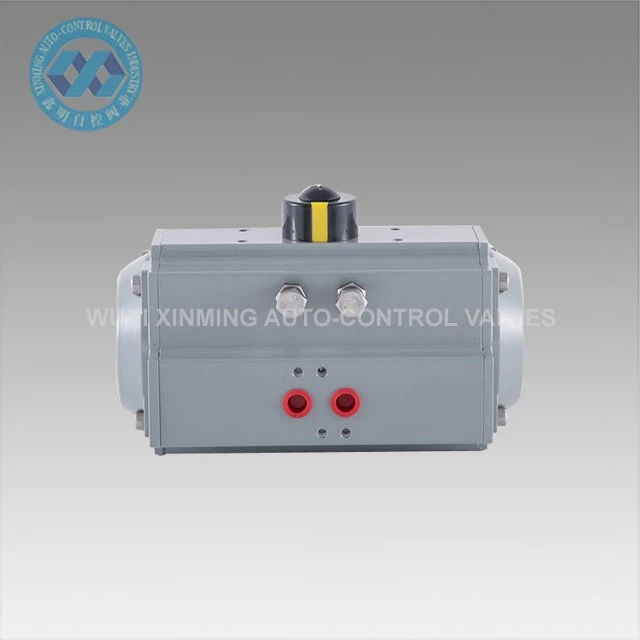

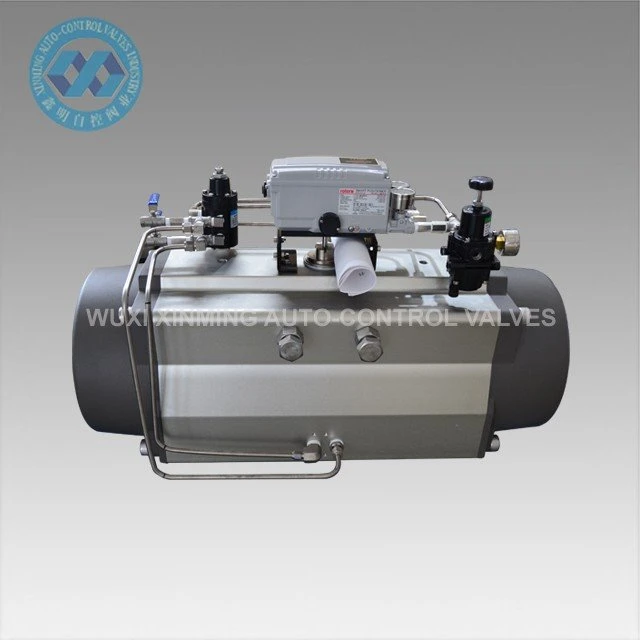

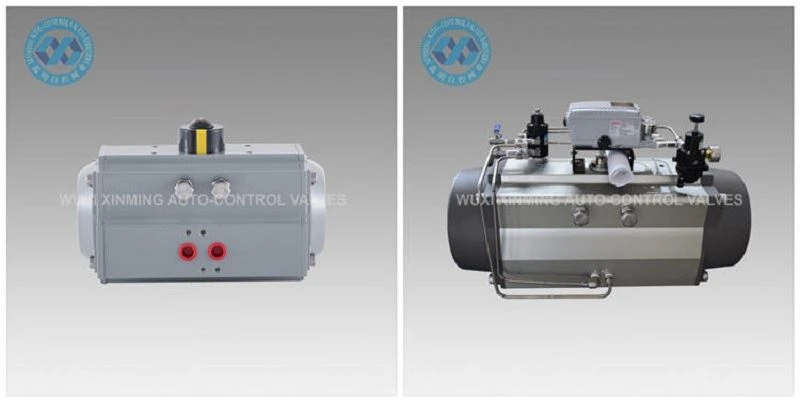

Toote tutvustus
Alumiiniumist pneumaatilist ajamit kasutatakse liblikventiilide, kuulventiilide ja masinate automaatseks juhtimiseks pöörleva liikumisega.
Disaini omadused
1. Klapi korpus ja kolb on kõvasti anodeeritud.
2. Kui indikaatorkruvi pole plastikust, on kõik muud kruvid SS304.
3. Suured ja väikesed väljundpöördemomendid on valikulised.
Kiired üksikasjad
Toote nimi: alumiiniumist pneumaatiline ajam
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Töötemperatuuri vahemik: -20 kraadi pluss 80 kraadi (standardne)
-40 kraadi pluss 80 kraadi (madal temperatuur)
-15 kraadi 150 kraadi (kõrge temperatuur)
Õhu toiterõhk: 0,20,8 MPa, 10 MPa max
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: Alumiiniumisulam
Struktuur: hammaslatt, kahe hammaslati kolvid
Täiturmehhanismi korpuse pinnatöötlus: kõva anodeeritud täieliku epoksükattega (kerge söövitava aine vastu)
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001:2016
Tehniline parameeter
XM ALUMIINIUM PNEUMAATILISED AKTUURID VÄLJUNDI PÖÖRDEMOMMENTI TABEL
Mudel | Sisendõhu rõhk (ühik:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Varuosad ja materjalid
Mõõtmete diagramm
Ettevõtte tutvustus
Alates 2007. aastast on WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD asutanud.
Valmistame peamiselt pneumaatilist ajamit, pneumaatilist kuulventiili, pneumaatilist liblikklappi, pneumaatilist / elektrilist juhtventiili jne.
Meie ettevõttel on täiustatud töötlemisseadmed ja keerukad testimisseadmed. Meie töötlemisseadmete hulka kuuluvad treipingid, freespingid, puurimismasinad, höövelmasinad, puurmasinad, CNC-treipingid, CNC-töötlemiskeskused ja muud seadmed. Kokku on 30 komplekti, millest 5 on imporditud vertikaalse masinakeskus ja mitu täiustatud CNC-treipingi komplekti.
Tarnevõime:10000 ühikut kuus Pneumaatiline pöördajam
Pakkimise kohaletoimetamine
Pakendi üksikasjad: 1). eraldi karp, mille sees on vahtplastist pakend
2). vineerist ümbris ookeaniveoks
3). Vineerist kaubaalus õhutranspordiks
Lähtesadam:Shanghai, Hiina
Ettevalmistusaeg:
Kogus (ühikud) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Hinnanguline Kellaaeg (päevad) | Kaup laos | 7 | 20 | Läbirääkimistel |
