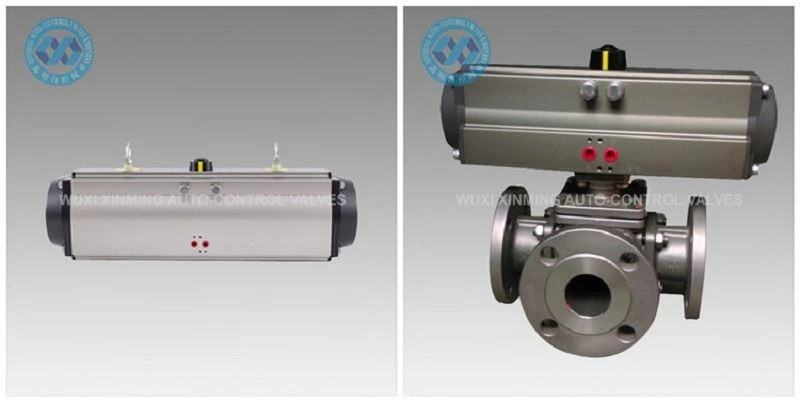

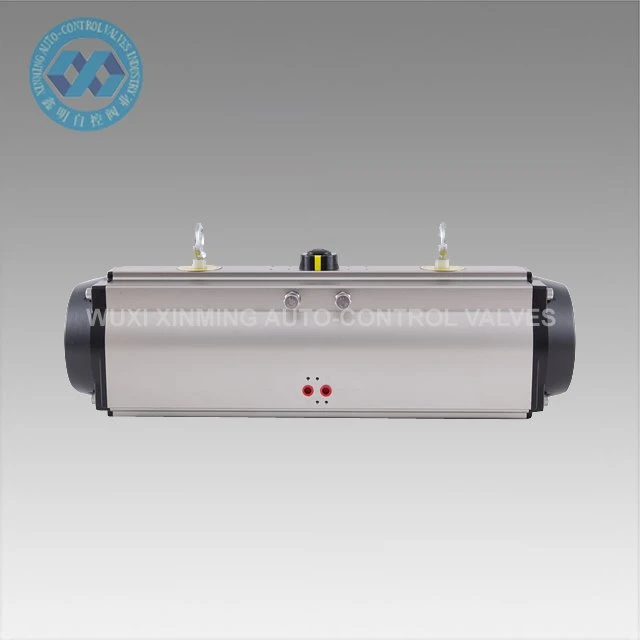

Toote tutvustus
180-kraadine pneumaatiline ajam koosneb topeltkolbidest, mida käitavad hammaslatt ja hammasratas. Mudeleid on kaks. Üks on kahetoimeline ja teine vedrutagastustüüp, mis võib kohaneda erinevate söövitavate keskkondadega sise- või välistingimustes.
Kiired üksikasjad
Toote nimi: 180 kraadine pneumaatiline ajam
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32mm{1}}mm
Pöördenurk: 0 kraadi ~180 kraadi (±5 kraadi)
Töötemperatuuri vahemik: -20 kraadi ~ pluss 80 kraadi (standard)
-40 kraadi ~ pluss 80 kraadi (madal temperatuur)
-15 kraad ~150 kraadi (kõrge temperatuur)
Õhu toiterõhk: {{0}},2 ~ 0,8 MPa, max 10 MPa
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: Alumiiniumsulam
Struktuur: hammaslatt, kahe hammaslati kolvid
Täiturmehhanismi korpuse pinnatöötlus: kõva anodeerimine või dipoksüdatsioon
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001:2016

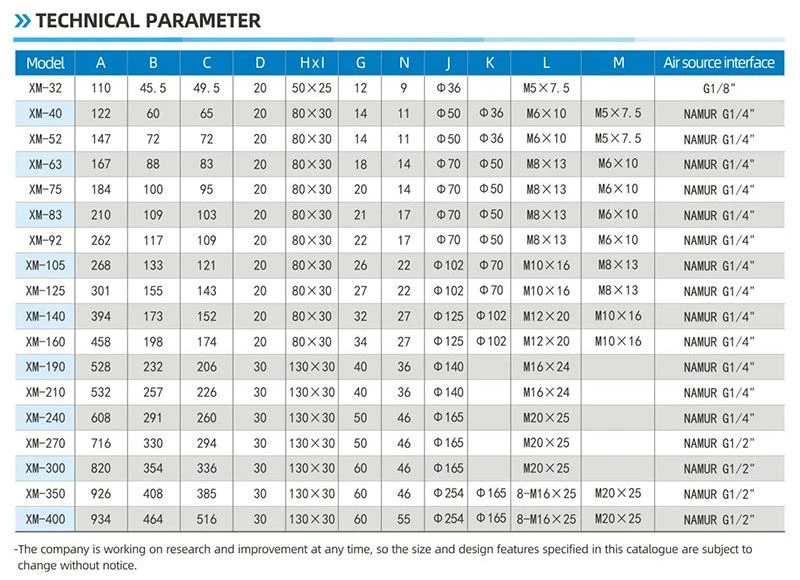

Tehniline parameeter
XM 180 KRAADI PNEUMAATILINE AKTUURIVÕIDUKI VÄLJANDUSE PÖÖDEMOMENTE TABEL
Mudel | Sisendõhu rõhk (ühik:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment (Nm) | ||||||
XM-DA32-180 kraadi | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180 kraadi | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180 kraadi | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180 kraadi | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180 kraadi | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180 kraadi | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180 kraadi | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180 kraadi | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180 kraadi | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180 kraadi | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180 kraadi | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180 kraadi | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180 kraadi | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180 kraadi | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180 kraadi | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180 kraadi | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180 kraadi | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180 kraadi | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

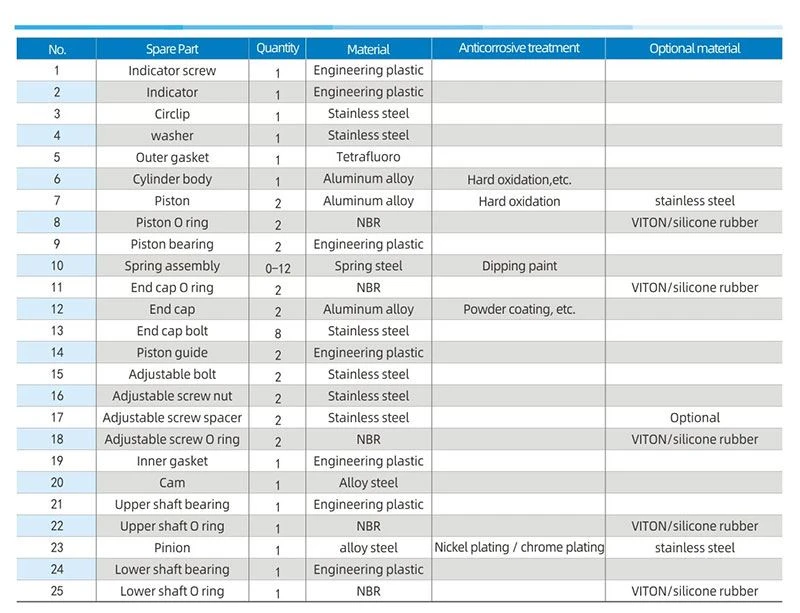

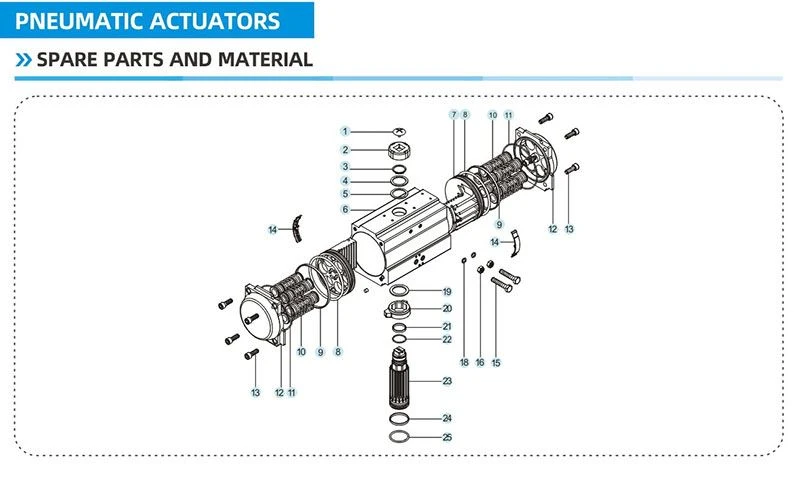

Varuosad ja materjalid

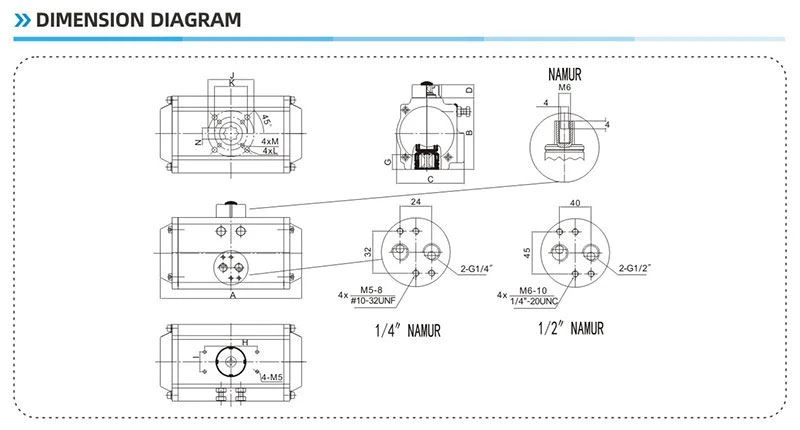

Mõõtmete diagramm
KKK
1. küsimus: maksetingimuste võimsus?
A 1: T/T, L/C, Western Union.
2. küsimus: kaubandustingimused?
V 2: Incoterms 2010 kohaselt, tavaliselt EXW, FOB shanghai, CFR, CIF ja DDU.
3. küsimus: hinnapakkumise kehtivus?
A 3: 30 päeva jooksul.
4. küsimus: saatmisviisid?
A 4: meritsi, õhuga, ekspress- või raudteetranspordiga.
5. küsimus: garantii?
A 5: üheaastane kvaliteedigarantii tasuta ja eluaegse tasulise teenuse eest.
6. küsimus: paigaldamine ja väljaõpe?
A 6: tavaline videojuhend paigaldamiseks. Vajadusel osutatakse tasulist välismaist inseneriteenust.
