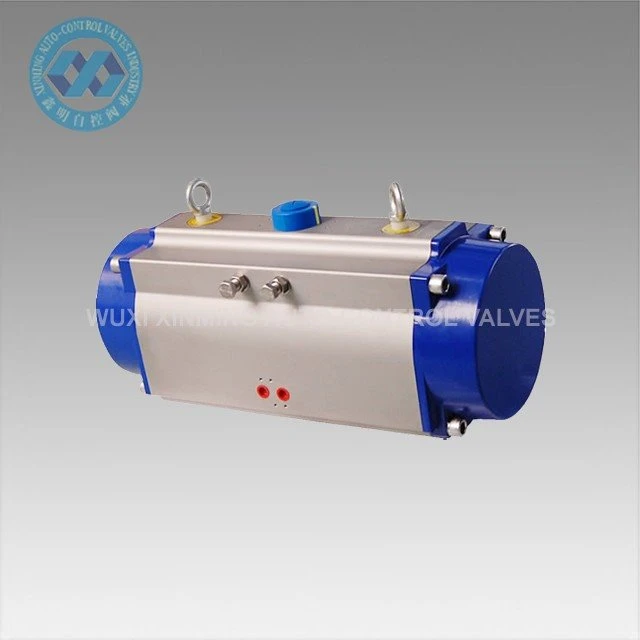

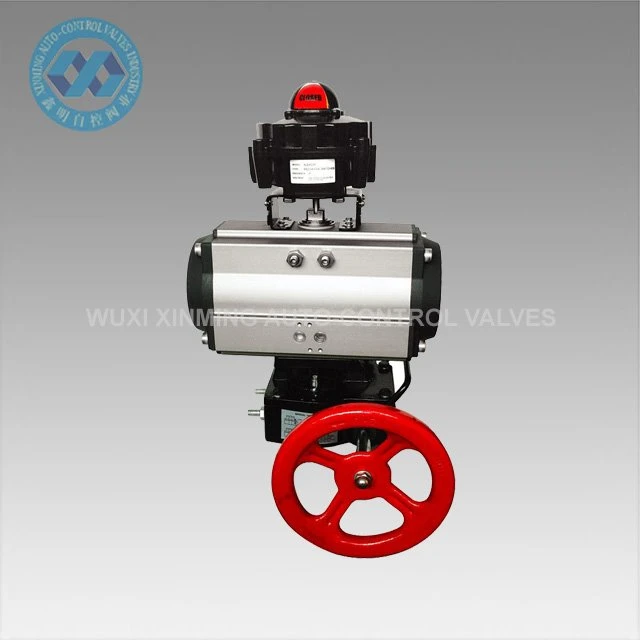

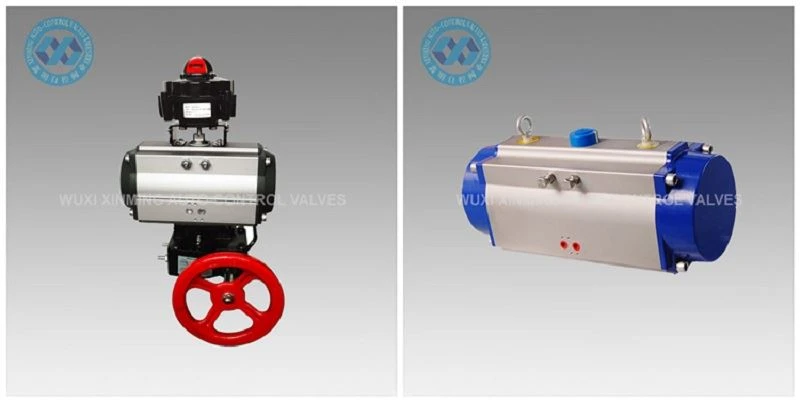

Toote tutvustus
On-off pneumaatilist ajamit kasutatakse liblikventiilide, kuulventiilide ja pöörleva liikumisega masinate automaatseks juhtimiseks. Kõva oksüdatsioonitöötlusega täpsed survevalu alumiiniumisulamist kaheraamilised kolvid parandavad pöördenurga täpsust ja tööiga. Kõva oksüdatsiooniga täiturmehhanismi korpus saab kriimustusi tõhusalt vältida.
Kiired üksikasjad
Toote nimi: On-off pneumaatiline ajam
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32mm-400mm
Pöördenurk: 0 ° ~ 90 ° (± 5 °)
Töötemperatuuri vahemik: -20 ℃ ~ +80 ℃ (standard)
-40 ℃ ~ +80 ℃ (madal temperatuur)
-15 ℃ ~ 150 ℃ (kõrge temperatuur)
Õhuvarustuse rõhk: 0,2 ~ 0,8 MPa, max 10 MPa
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: alumiiniumisulam
Struktuur: hammasratas ja hammasratas, kahe hammasrattaga kolvid
Täiturmehhanismi kere pinnatöötlus: kõva anodeeritud või kastmisoksüdatsioon
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001: 2016
Tehniline parameeter
XM SISSE-VÄLJA PNEUMAATILISE VÕIMENDI VÄLJENDUSMOODI TABEL
Mudel | Sisendõhu rõhk (ühik: baar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

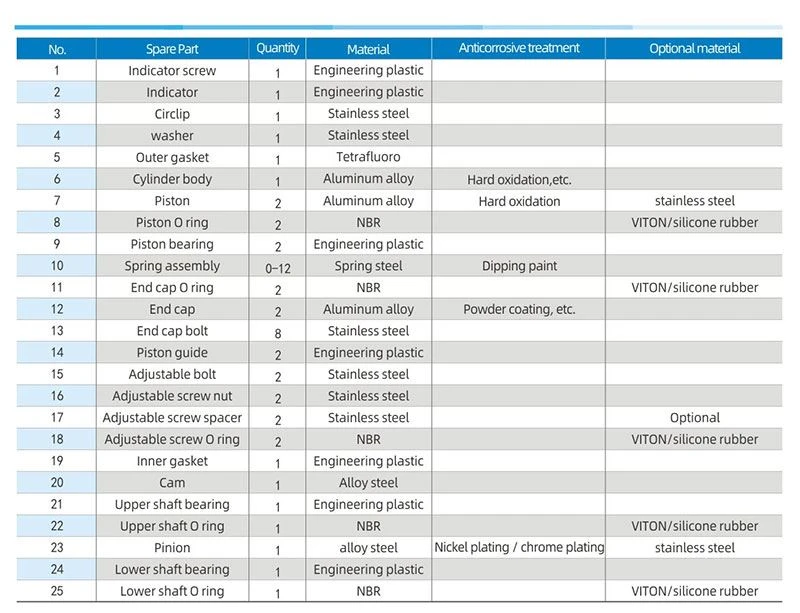

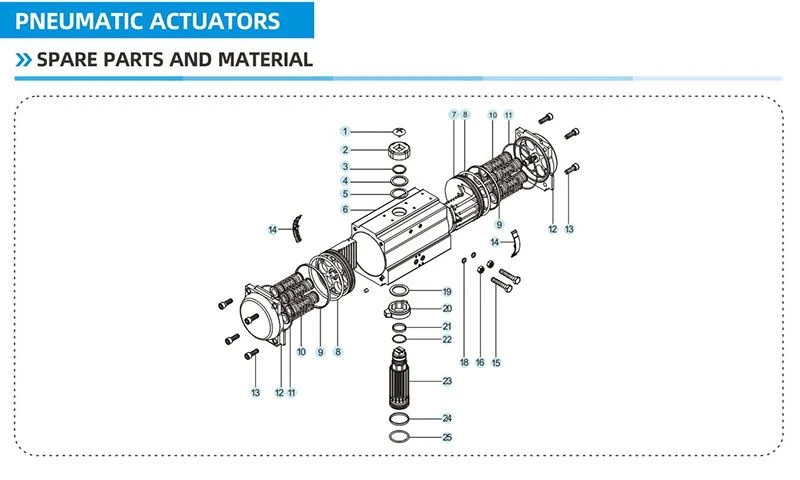

Varuosad ja materjal

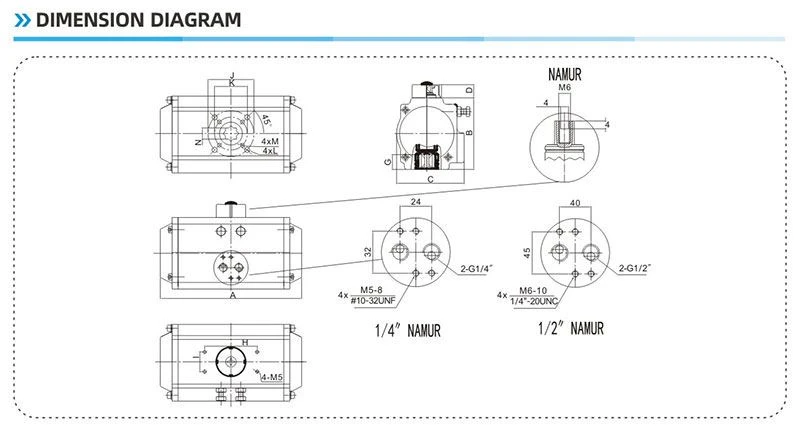

Mõõtmete skeem
Varustusvõime
Toitevõime: 10000 ühikut kuus Pneumaatiline pöörlev ajam
Pakend& Kohaletoimetamine
Pakendi üksikasjad: 1). eraldi karp, mille sees on vahtpakend
2). Vineerkott ookeani saatmiseks
3). Vineerist kaubaalus õhutranspordiks
Väljasadam: Shanghai, Hiina
Ettevalmistusaeg:
Kogus (ühikut) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Hinnanguline Aeg (päevad) | Kaup laos | 7 | 20 | Läbirääkimistel |
Eelis
1) Kõiki olulisi varuosi töödeldakse kõva anodeerimisega, et suurendada tugevust, et tagada hea jõudlus ja tööiga.
2) Kõik protsessid on CNC-ga ühekordselt vormitavad, et tagada protsessi täpsus ja tööiga.
Rakendus
Pneumaatilised hammasrataste ja hammasrataste ajamid võivad sobida mitmesuguste tuleohtlike, söövitavate, töö-, tugeva magnetvälja, kiirguse, vibratsiooni söövitava keskkonnaga sise- või välistingimustes, mida kasutatakse laialdaselt elektrienergia, naftakeemia, metallurgia, nafta, ehituse, drenaaži, keemiatööstus, naftatöötlemine, kaevandamine, elektrijaam, metallurgia, arhitektuur, meditsiin, toit, gaas, teadusuuringud jne.
Ettevõtte tutvustus
Alates 2007. aastast on loodud WUXI XINMING AUTO-CONTROL VENTILE INDUSTRY CO., LTD.
Valmistame peamiselt pneumaatilist ajamit, pneumaatilist kuulventiili, pneumaatilist liblikventiili, pneumaatilist/elektrilist juhtventiili jne.
Meie ettevõttel on täiustatud töötlemisseadmed ja keerukad testimisseadmed. Meie töötlemisseadmete hulka kuuluvad treipingid, freespink, puurmasin, höövel, puurmasin, CNC -treipingid, CNC -töötluskeskused ja muud seadmed. Kokku on 30 komplekti, millest 5 imporditud vertikaalse masina keskpunkti ja mitu täiustatud CNC treipingi komplekti.
Meie teenus
1) 7x24 -tunnine vihjeliin
2) Range kvaliteedikontroll
3) hea kvaliteet soodsa hinnaga
4) Suurepärane järelteenindus
5) On-line tehniline tugi
6) Kiire tarneaeg
KKK
Q 1: maksetingimuste maht?
A 1: T/T, L/C, Western Union.
2. küsimus: kaubandustingimused?
A 2: In Incoterms 2010 kohaselt, tavaliselt EXW, FOB Shanghai, CFR, CIF ja DDU puhul.
3. küsimus: hinnapakkumise kehtivus?
A 3: 30 päeva jooksul.
4. küsimus: saatmisviisid?
A 4: Mere-, õhu-, ekspress- või raudtee kaudu.
5. küsimus: garantii?
5: üheaastane kvaliteedigarantii tasuta ja elukestvaks tasuliseks teenuseks.
6. küsimus: paigaldamine ja koolitus?
A 6: tavaline videojuhend paigaldamiseks. Vajadusel osutatakse tasulist ülemere inseneriteenust.
