Toote tutvustus
90 -kraadistel pneumaatilistel ajamitel on ainulaadsed stiilid, arenenud tehnoloogia, täpne tootmine, ökonoomne ja kompaktne disain ning neid saab tõhususe ja ökonoomsuse parandamiseks vahetult varustada muude tarvikutega.
Kiired üksikasjad

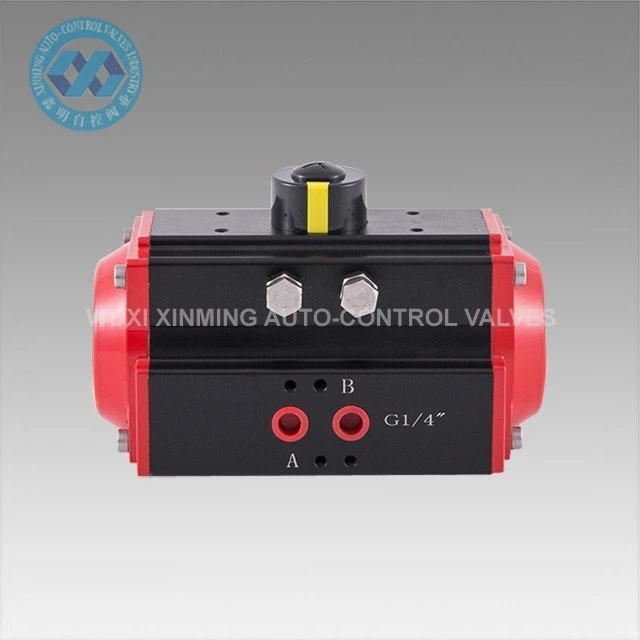

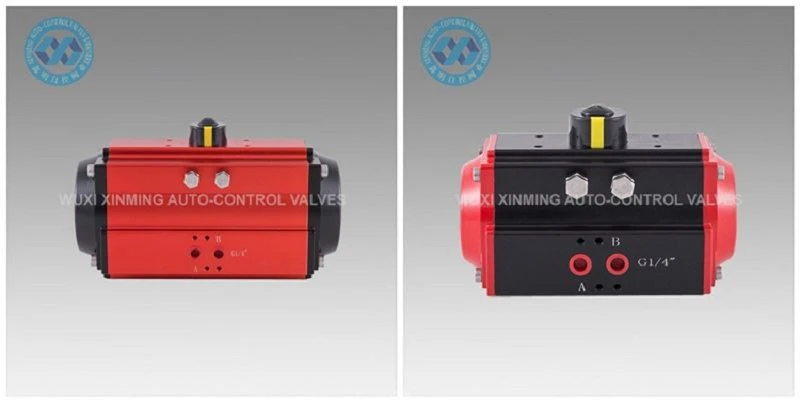

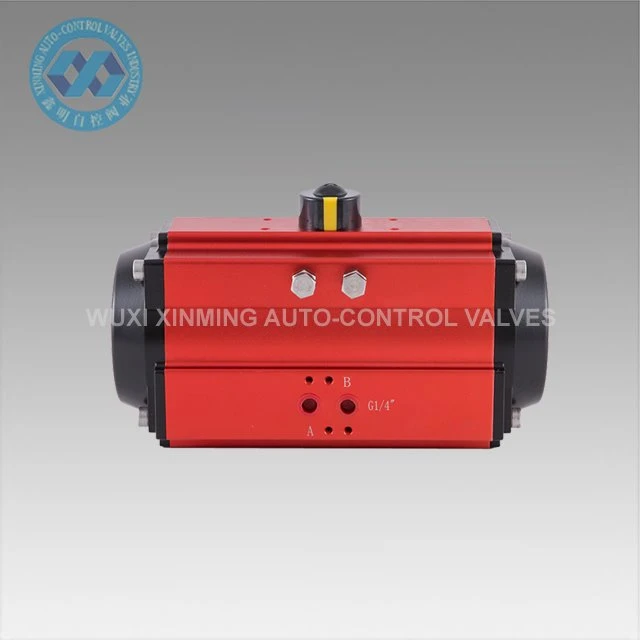

Toote nimetus: 90 -kraadine pneumaatiline ajam
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32mm-400mm
Pöördenurk: 0 ° ~ 90 ° (± 5 °)
Töötemperatuuri vahemik: -20 ℃ ~ +80 ℃ (standard)
-40 ℃ ~ +80 ℃ (madal temperatuur)
-15 ℃ ~ 150 ℃ (kõrge temperatuur)
Õhuvarustuse rõhk: 0,2 ~ 0,8 MPa, max 10 MPa
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: alumiiniumisulam
Struktuur: hammasratas ja hammasratas, kahe hammasrattaga kolvid
Täiturmehhanismi kere pinnatöötlus: kõva anodeeritud või kastmisoksüdatsioon
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001: 2016

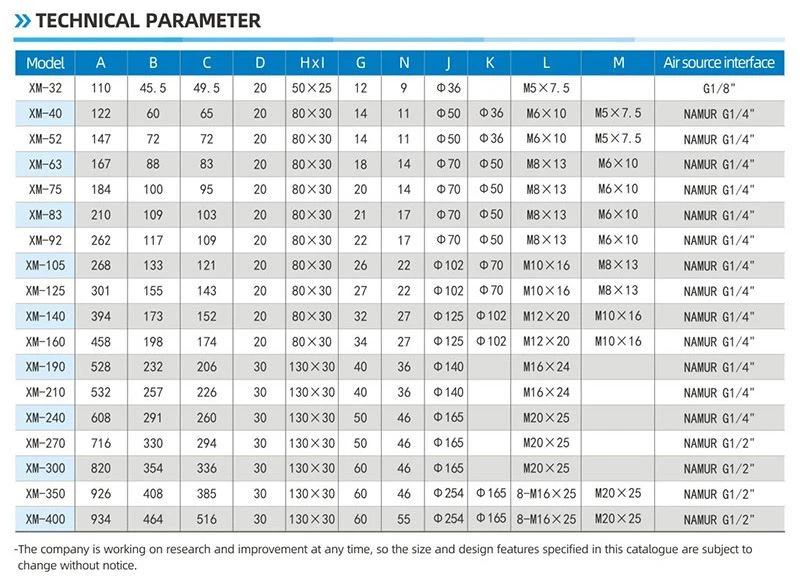

Tehniline parameeter
XM 90 KRAADI PNEUMAATILISE VÄLJUNDI VÄLJENDUSMOODI TABEL
Mudel | Sisendõhu rõhk (ühik: baar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

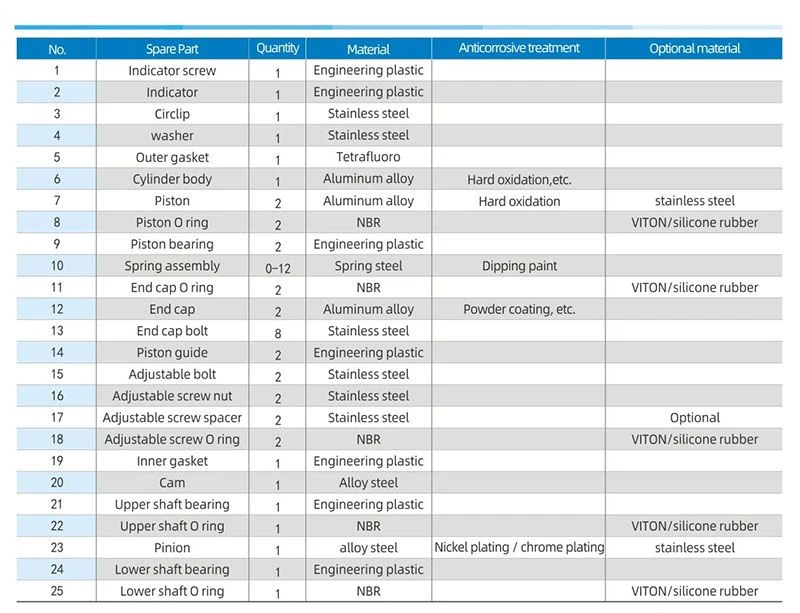

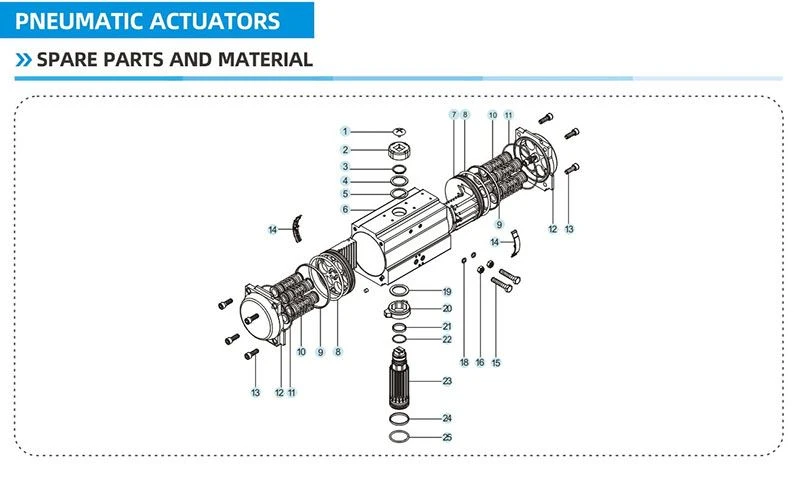

Varuosad ja materjal

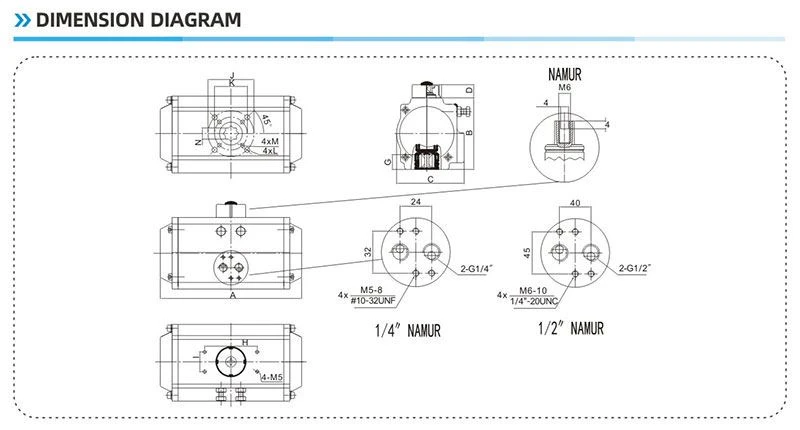

Mõõtmete skeem
Tunnusjoon
-Konstruktsioon on kompaktne hammasratta ja hammasrattaga pneumaatiline ajam.
-Kasutatakse veerandpöördventiilide, kuulventiilide, liblikventiilide ja sulgventiilide jaoks.
-Kvaliteetne alumiiniumisulam, kõva anodeeritud pind + Teflon.
-Kvaliteetsed tooted, suurepärane kvaliteet ja täiuslik sertifitseerimissüsteem.
-Kõiki tooteid kontrollitakse tehasest lahkudes rangelt ja iga täiturmehhanism on tähistatud tootmiskoodiga, mis hõlbustab teenuste tuvastamist ja jälgimist.
Eelis
1) Kõiki olulisi varuosi töödeldakse kõva anodeerimisega, et suurendada tugevust, et tagada hea jõudlus ja tööiga.
2) Kõik protsessid on CNC-ga ühekordselt vormitavad, et tagada protsessi täpsus ja tööiga.
Varustusvõime
Toitevõime: 10000 ühikut kuus Pneumaatiline pöörlev ajam
Pakend& Kohaletoimetamine
Pakendi üksikasjad: 1). eraldi karp, mille sees on vahtpakend
2). vineerist ümbris ookeani saatmiseks
3). Vineerist kaubaalus õhutranspordiks
Väljasadam: Shanghai, Hiina
Ettevalmistusaeg:
Kogus (ühikut) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Hinnanguline Aeg (päevad) | Kaup laos | 7 | 20 | Läbirääkimistel |
