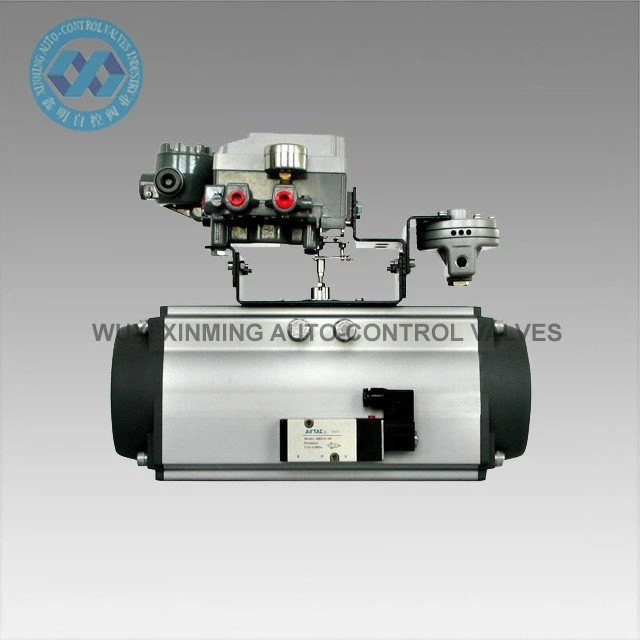

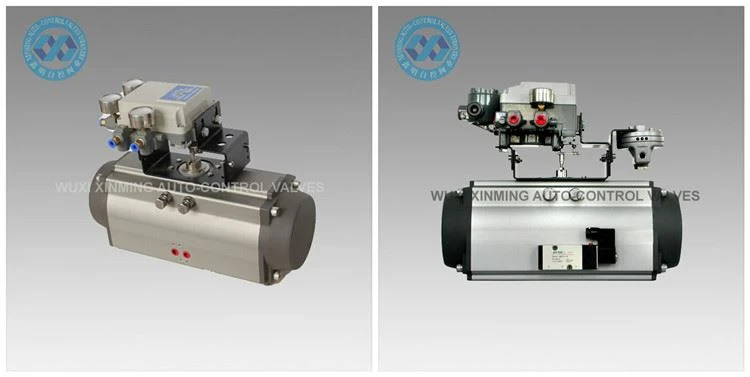

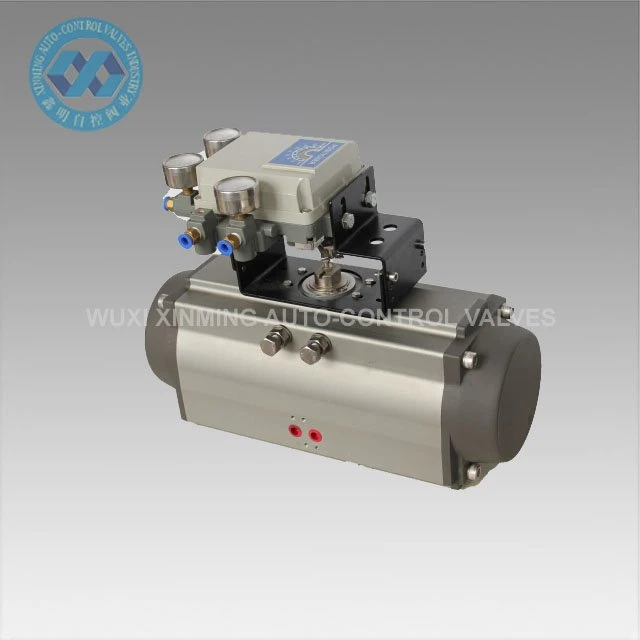

Toote tutvustus
AT pneumaatilist ajamit kasutatakse liblikventiilide, kuulventiilide ja pöörleva liikumisega masinate automaatseks juhtimiseks. Kõva oksüdatsioonitöötlusega täpsed survevalu alumiiniumisulamist kaheraamilised kolvid parandavad pöördenurga täpsust ja tööiga. XM -seeria hammasrataste ja hammasratastega pneumaatilised pöörlevad ajamid on ainulaadse stiiliga, arenenud tehnoloogiaga, tootmises täpsed, ökonoomsed ja kompaktse disainiga ning neid saab tõhususe ja ökonoomsuse parandamiseks otse varustada muude lisaseadmetega.
Kiired üksikasjad
Toote nimetus: AT pneumaatiline ajam
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32mm-400mm
Pöördenurk: 0 ° ~ 90 ° (± 5 °)
Töötemperatuuri vahemik: -20 ℃ ~ +80 ℃ (standard)
-40 ℃ ~ +80 ℃ (madal temperatuur)
-15 ℃ ~ 150 ℃ (kõrge temperatuur)
Õhuvarustuse rõhk: 0,2 ~ 0,8 MPa, max 10 MPa
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: alumiiniumisulam
Struktuur: hammasratas ja hammasratas, kahe hammasrattaga kolvid
Täiturmehhanismi kere pinnatöötlus: kõva anodeeritud või kastmisoksüdatsioon
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001: 2016
Tehniline parameeter
XM PNEUMAATILISE VÕIMENDI VÄLJENDUSMOMMU TABELIS
Mudel | Sisendõhu rõhk (ühik: baar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

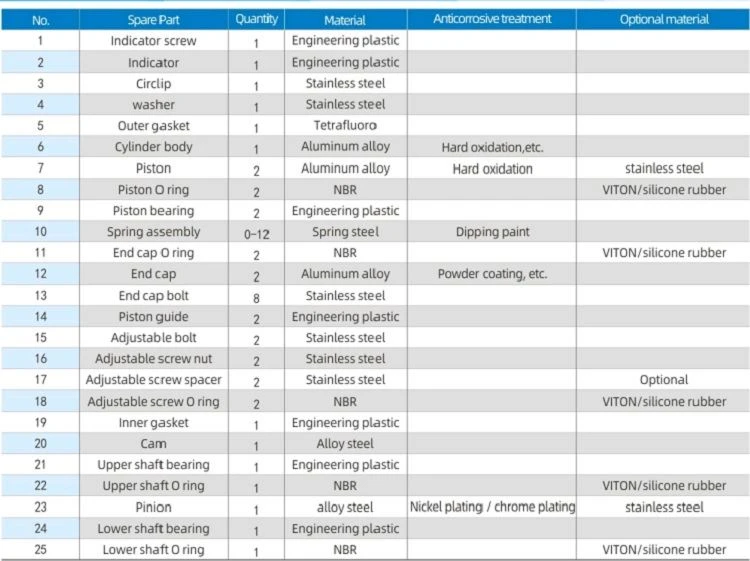

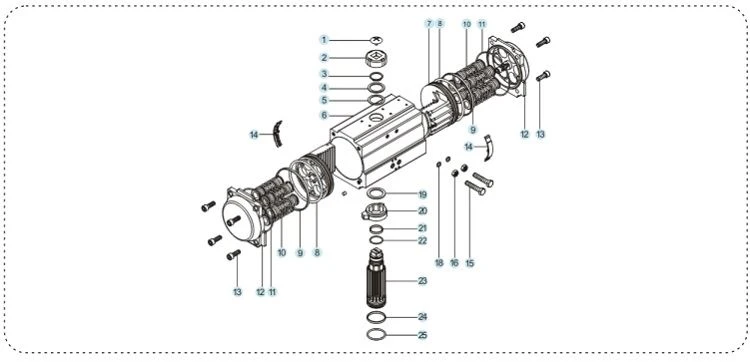

Varuosad ja materjal

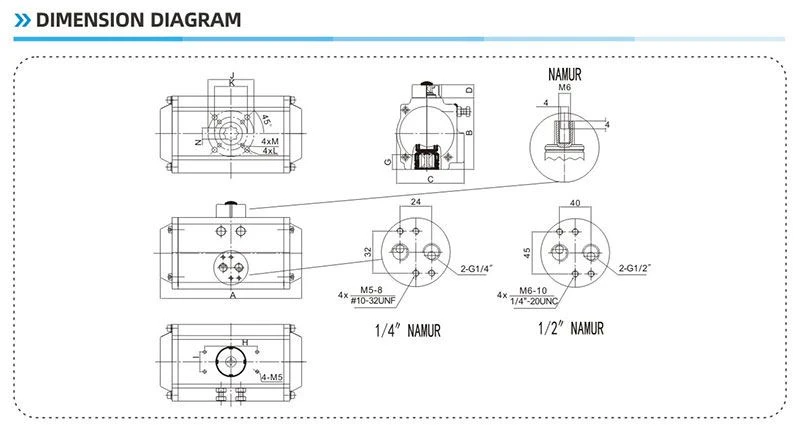

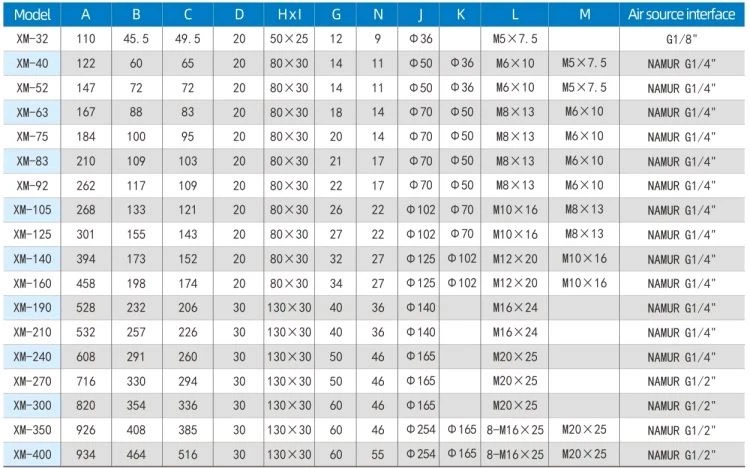

Mõõtmete skeem
Eelis
1) Kõiki olulisi varuosi töödeldakse kõva anodeerimisega, et suurendada tugevust, et tagada hea jõudlus ja tööiga.
2) Kõik protsessid on CNC-ga ühekordselt vormitavad, et tagada protsessi täpsus ja tööiga.
Ettevõtte tutvustus
Alates 2007. aastast on loodud WUXI XINMING AUTO-CONTROL VENTILE INDUSTRY CO., LTD.
Valmistame peamiselt pneumaatilist ajamit, pneumaatilist kuulventiili, pneumaatilist liblikventiili, pneumaatilist/elektrilist juhtventiili jne.

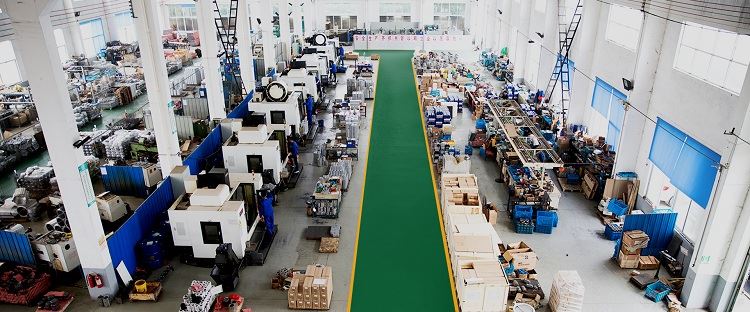

Meie ettevõttel on täiustatud töötlemisseadmed ja keerukad testimisseadmed. Meie töötlemisseadmete hulka kuuluvad treipingid, freespink, puurmasin, höövel, puurmasin, CNC -treipingid, CNC -töötluskeskused ja muud seadmed. Kokku on 30 komplekti, millest 5 imporditud vertikaalse masina keskpunkti ja mitu täiustatud CNC treipingi komplekti.
