Toote tutvustus

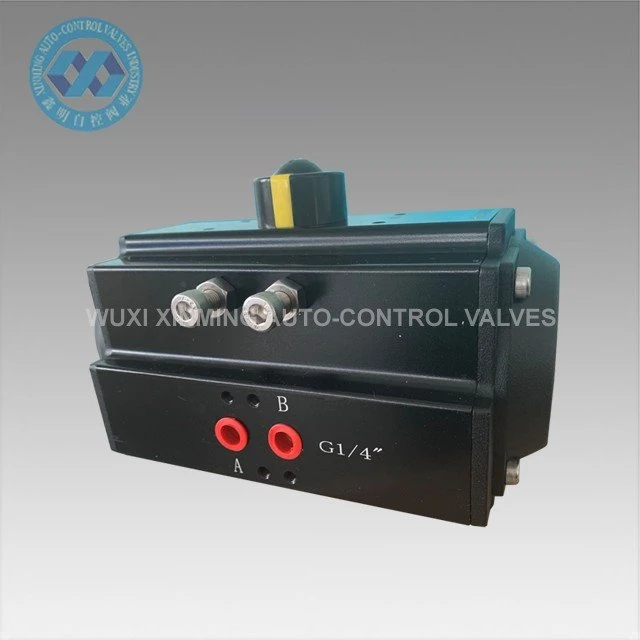

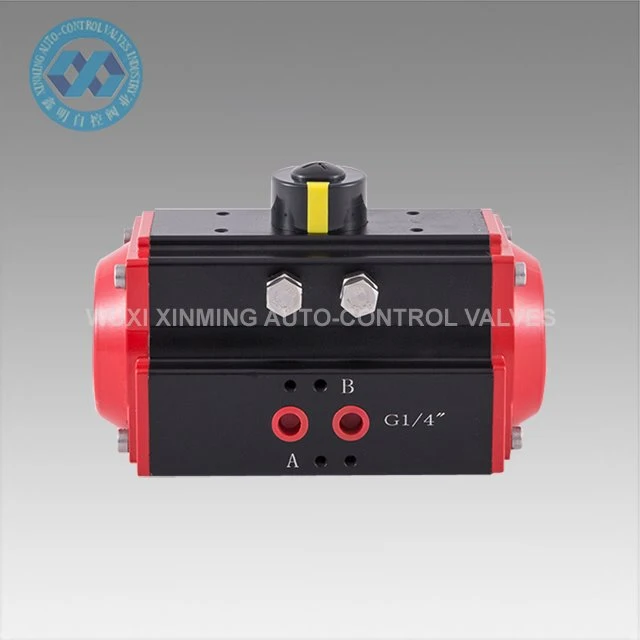

Pneumaatiline hammasratta ja hammasratta ajam, tuntud ka kui piiratud pöörlemisega silinder, on pöörlev ajam, mida kasutatakse pöörlemiseks, avamiseks, sulgemiseks, segamiseks, õõtsumiseks, positsioneerimiseks, juhtimiseks ja muudeks mehhaanilisteks funktsioonideks, mis hõlmavad piiratud pöörlemist. Pneumaatilist hammasratta ja hammasratta ajamit kasutatakse liblika juhtimiseks. ventiilid, kuulventiilid ja pöörleva liikumisega masinad. Kõva oksüdatsioonitöötlusega täpsed survevalu alumiiniumisulamist kaheraamilised kolvid parandavad pöördenurga täpsust ja tööiga. Kõva oksüdatsiooniga täiturmehhanismi korpus saab kriimustusi tõhusalt vältida.
Kiired üksikasjad
Toote nimetus: pneumaatiline hammasratas ja hammasratas
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32mm-400mm
Pöördenurk: 0 ° ~ 90 ° (± 5 °)
Töötemperatuuri vahemik: -20 ℃ ~ +80 ℃ (standard)
-40 ℃ ~ +80 ℃ (madal temperatuur)
-15 ℃ ~ 150 ℃ (kõrge temperatuur)
Õhuvarustuse rõhk: 0,2 ~ 0,8 MPa, max 10 MPa
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: alumiiniumisulam
Struktuur: hammasratas ja hammasratas, kahe hammasrattaga kolvid
Täiturmehhanismi kere pinnatöötlus: must anodeeritud
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001: 2016
Tehniline parameeter
XM PNEUMAATILINE RACK JA VÕTMEMOOTORI VÄLJUNDIMOODI TABEL
Mudel | Sisendõhu rõhk (ühik: baar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Varuosad ja materjal
Mõõtmete skeem
Varustusvõime
Toitevõime: 10000 ühikut kuus Pneumaatiline pöörlev ajam
Pakend& Kohaletoimetamine
Pakendi üksikasjad: 1). eraldi karp, mille sees on vahtpakend
2). vineerist ümbris ookeani saatmiseks
3). Vineerist kaubaalus õhutranspordiks
Väljasadam: Shanghai, Hiina
Ettevalmistusaeg:
Kogus (ühikut) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Hinnanguline Aeg (päevad) | Kaup laos | 7 | 20 | Läbirääkimistel |
Eelis
1) Kõiki olulisi varuosi töödeldakse kõva anodeerimisega, et suurendada tugevust, et tagada hea jõudlus ja tööiga.
2) Kõik protsessid on CNC-ga ühekordselt vormitavad, et tagada protsessi täpsus ja tööiga.
KKK
Q 1: maksetingimuste maht?
A 1: T/T, L/C, Western Union.
2. küsimus: kaubandustingimused?
A 2: In Incoterms 2010 kohaselt, tavaliselt EXW, FOB Shanghai, CFR, CIF ja DDU puhul.
3. küsimus: hinnapakkumise kehtivus?
A 3: 30 päeva jooksul.
4. küsimus: saatmisviisid?
A 4: Mere-, õhu-, ekspress- või raudtee kaudu.
5. küsimus: garantii?
5: üheaastane kvaliteedigarantii tasuta ja elukestvaks tasuliseks teenuseks.
6. küsimus: paigaldamine ja koolitus?
A 6: tavaline videojuhend paigaldamiseks. Vajadusel osutatakse tasulist ülemere inseneriteenust.
