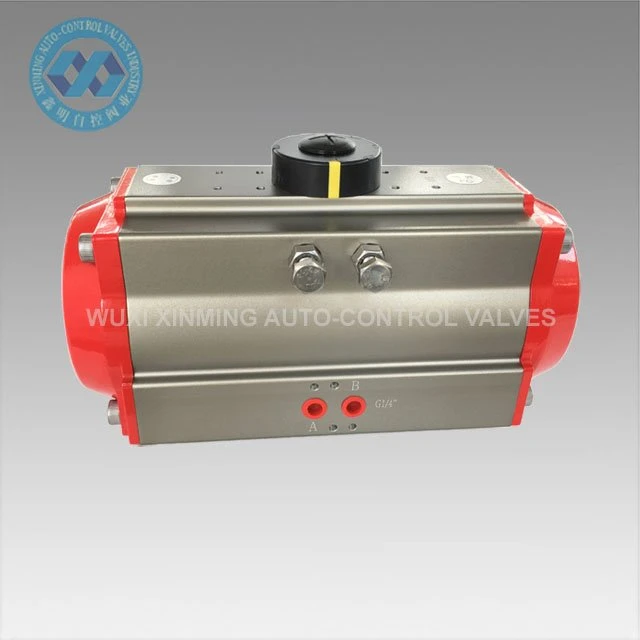

Pneumaatiline pöörlev ajam

Pneumaatilised pöörlevad ajamid kasutavad tööenergia genereerimiseks suruõhku. Mõned on mõeldud ventiilide kaugjuhtimiseks. Pneumaatilised pöörlevad ajamid on vastupidavad, annavad oma suurusele võrreldes suuri jõude ja neid saab kasutada ohtlikes keskkondades....

Küsi pakkumist

Kirjeldus

Toote üksikasjad:

Toote nimi	Pneumaatiline pöörlev ajam
Kaubamärgi nimi	Aktsepteeritakse ka XM-i ja OEM-i
Täiturmehhanismi suurus	32-400 mm
Pöörlemisnurk	0 kraadi ~ 90 kraadi (± 5 kraadi)
Töötemperatuuri vahemik	-20 kraadi ~ +80 kraadi (standard) -40 kraadi ~+80 kraadi (madal temperatuur) -15 kraadi ~ 150 kraadi (kõrge temperatuur)
Õhu toiterõhk	0,2–0,8 MPa, max 10 MPa
Ülemine ühendus	VDI/VDE3845 NAMUR
Alumine ühendus	ISO 5211 ja DIN 3337
Materjal	Alumiiniumisulam
Struktuur	hammaslatt, kahe hammaslati kolvid
Ajami korpuse pinnatöötlus	kõvasti{0}}anodeeritud
Otsakorgi värv	must, must, tumesinine, taevasinine, punane, oranž, roheline jne.

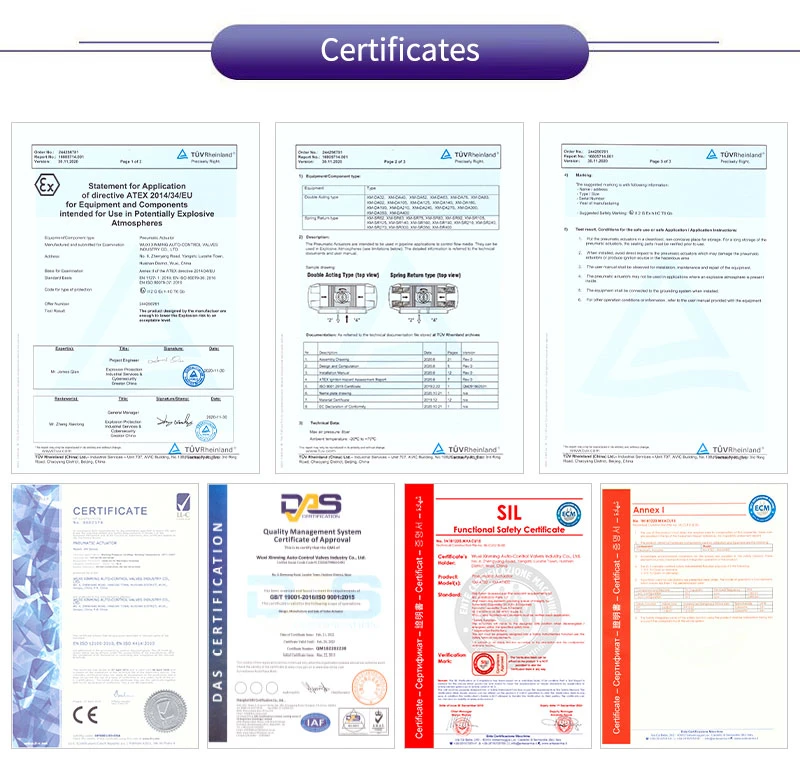

Sertifitseerimine	CE, ATEX, SIL3, ISO9001:2016

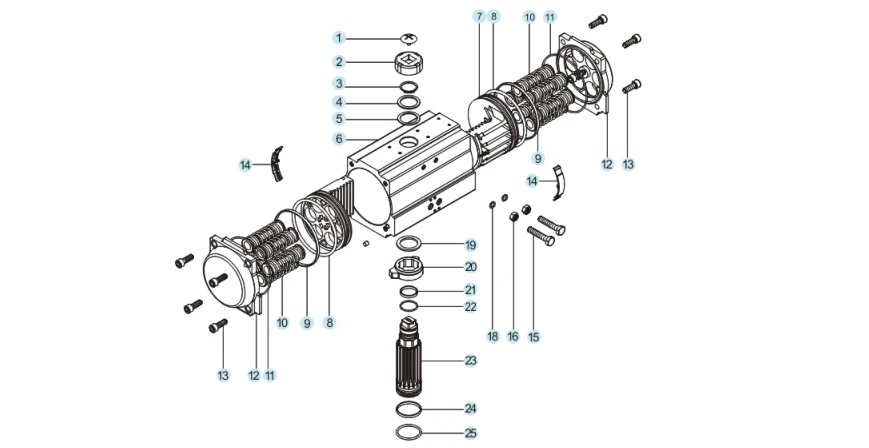

Varuosad ja materjal:

product-869-448

EI.	Varuosa	Kogus	Materjal	Korrosioonivastane ravi	Valikuline materjal
1	Näidiku kruvi	1	Tehniline plastik
2	Näitaja	1	Tehniline plastik
3	Circlip	1	Roostevaba teras
4	Seib	1	Roostevaba teras
5	Välimine tihend	1	Tetrafluoro
6	Silindri korpus	1	Alumiiniumisulam	Tugev oksüdatsioon jne.
7	Kolb	2	Alumiiniumisulam	Tugev oksüdatsioon	Roostevaba teras
8	Kolvi O rõngas	2	NBR		VITON/silikoonkumm
9	Kolvi laager	2	Tehniline plastik
10	Vedru kokkupanek	0-12	Vedruterasest	Kastmisvärv
11	Otsakorgi O-rõngas	2	NBR		VITON/silikoonkumm
12	Otsakork	2	Alumiiniumisulam	Pulbervärvimine jne.
13	Otsakorgi polt	8	Roostevaba teras
14	Kolvi juhik	2	Tehniline plastik
15	Reguleeritav polt	2	Roostevaba teras
16	Reguleeritav kruvimutter	2	Roostevaba teras
17	Reguleeritav kruvivahe	2	Roostevaba teras		Valikuline
18	Reguleeritav kruvi O-rõngas	2	NBR		VITON/silikoonkumm
19	Sisemine tihend	1	Tehniline plastik
20	Cam	1	Legeerteras
21	Ülemise võlli laager	1	Tehniline plastik
22	Ülemine võlli O-rõngas	1	NBR		VITON/silikoonkumm
23	Hammasratas	1	Legeerteras	Nikeldamine / kroomimine	Roostevaba teras
24	Alumise võlli laager	1	Tehniline plastik
25	Alumise võlli O-rõngas	1	NBR		VITON/silikoonkumm

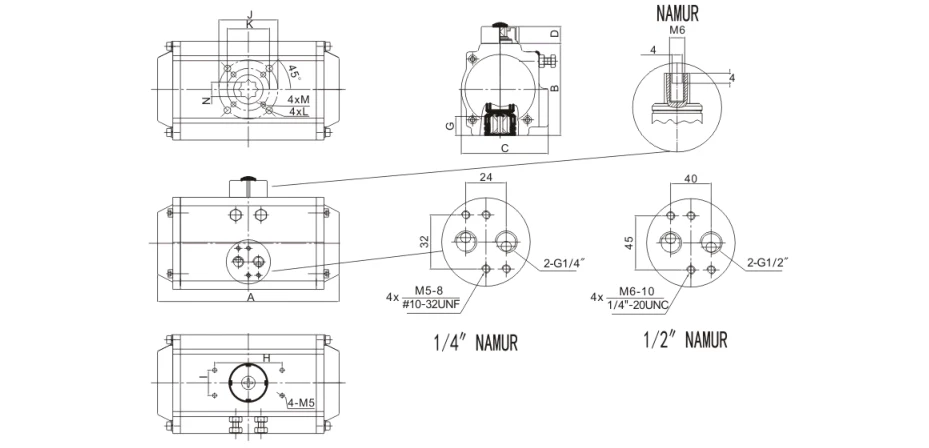

Mõõtmete skeem:

product-929-448

Toote spetsifikatsioonid:

Mudel	A	B	C	D	H×I	G	N	J	K	L	M	Õhu-allika liides
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Eelis

1) Kõiki olulisi varuosi töödeldakse kõva anodeerimisega, et suurendada nende tugevust suurel määral, et tagada hea jõudlus ja tööiga.

2) Protsessi täpsuse ja tööea tagamiseks vormistatakse kõik protsessid ühekordselt-CNC abil.

Rakendus

Pneumaatilisi pöörlevaid ajamid saab kasutada mitmesuguste tuleohtlike, söövitavate, tolmuste, tugeva magnetvälja, kiirguse, vibratsiooni ja korrosiooniga sise- või väliskeskkondades ning neid kasutatakse laialdaselt elektrienergia, naftakeemia, metallurgia, nafta, maagaasi, linnade, hoonete ja muudes valdkondades. Keemiatööstus, nafta rafineerimine, kaevandamine, elektrijaamad, metallurgia, ehitus, meditsiin, toit, maagaas, teadusuuringud jne.

Pakkumise võime

Tarnevõime: 10000 ühikut kuus, pneumaatiline pöördajam

Pakkimine ja kohaletoimetamine

Pakendi üksikasjad:

1) Eraldi karp, mille sees on vahtplastist pakend

2) Vineerist ümbris ookeaniveoks

3) Vineerist kaubaalus õhutranspordiks

Lähtesadam: Shanghai, Hiina

Tarneaeg:

Kogus (ühikud)	1-50	51-1000	1001-10000	＞10001
Hinnang Kellaaeg (päevades)	Kaup laos	7	20	Läbirääkimistel

Meie Teenus

1) 7x24-tunnine vihjeliin

2) Range kvaliteedikontroll

3) Hea kvaliteet soodsa hinnaga

4) Suurepärane järel{1}}teenindus

5) Interneti-tehniline tugi

6) Kiire tarneaeg

Meie kohta:

Wuxi Xinming Auto{0}}control Valves Co., Ltd. on spetsialiseerunud ISO9001-sertifikaadiga XM-seeria pneumaatiliste ajamite ja automaatsete juhtventiilide tootmisele, mis vastavad ISO5211/DIN3337/VDI/VDE-3845/NAMUR standarditele. Täiustatud uurimis- ja arendusvõimaluste ning tootmisrajatiste abil teenindavad meie tooted mitmesuguseid tööstusharusid, sealhulgas nafta- ja gaasi-, keemia- ja elektrijaamu, mis kehastavad uuenduslike lahenduste ja usaldusväärse jõudluse kaudu meie pühendumust tehnoloogiale, esmajärjekorras kvaliteet, tipptase.

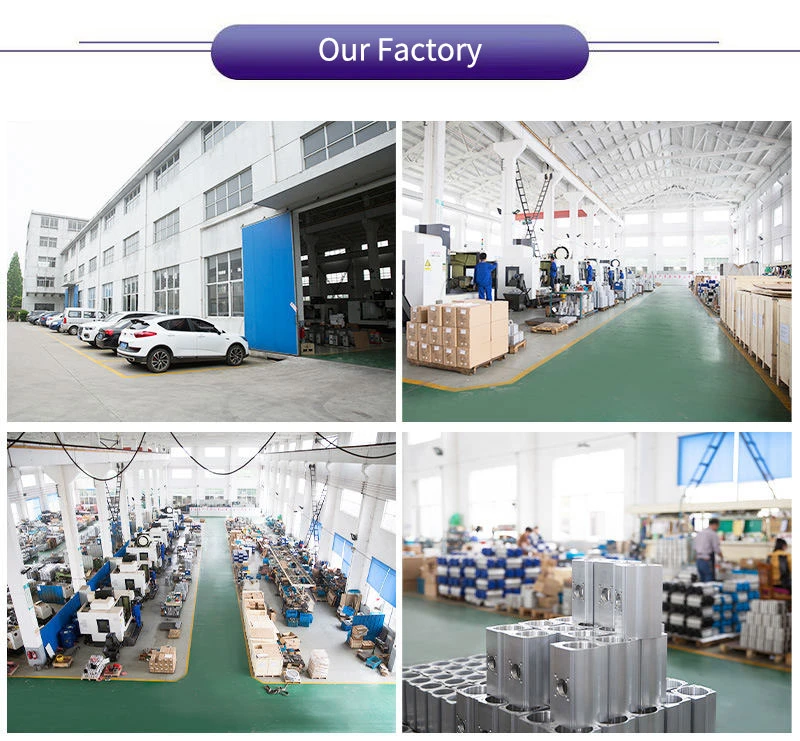

Our Factory
