Toote tutvustus

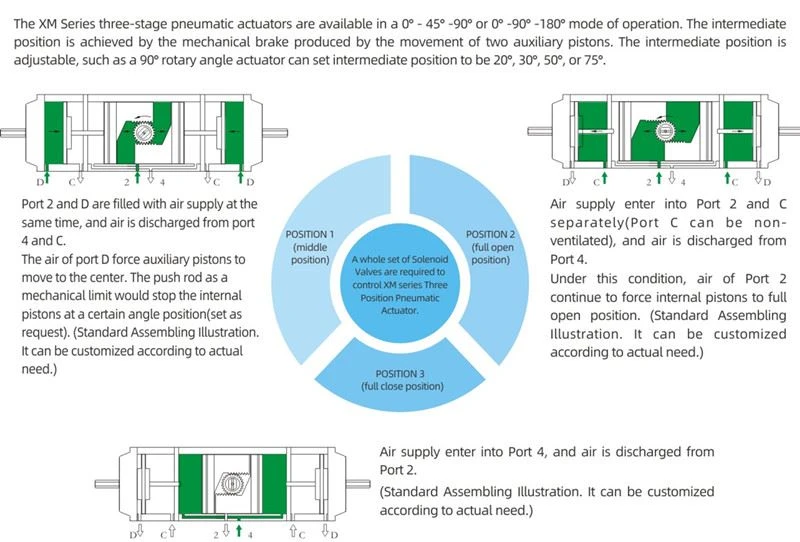

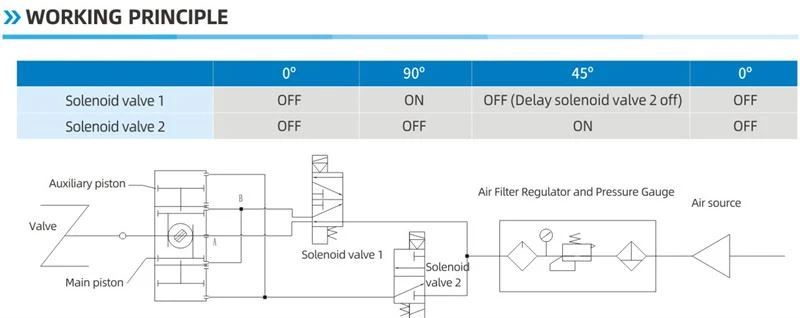

XM-seeria kolmeastmelised pneumaatilised ajamid on saadaval 0°- 45°-90° või 0° -90° -90° -180° töörežiimis. Vaheasend saavutatakse mehaanilise piduriga, mis tekib kahe abikolvi liikumisel. Vaheasend on reguleeritav, näiteks 90° pöörlev nurgaajam võib seada vaheasendiks 20°, 30°, 50° või 75°.
Kiired üksikasjad

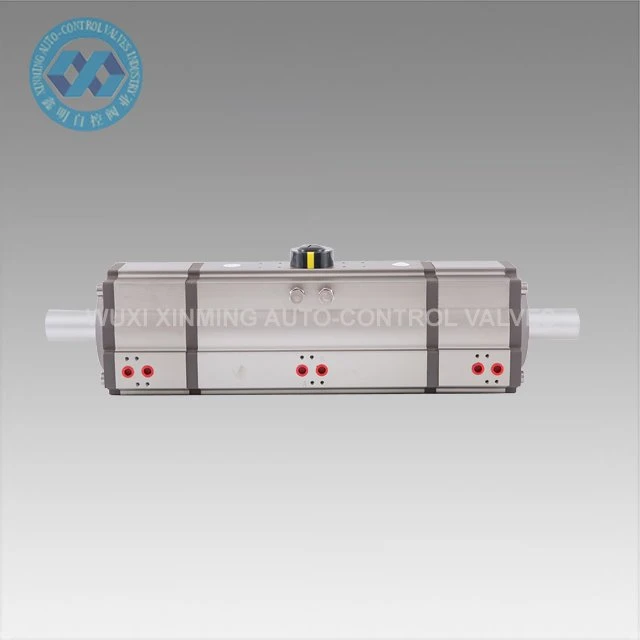

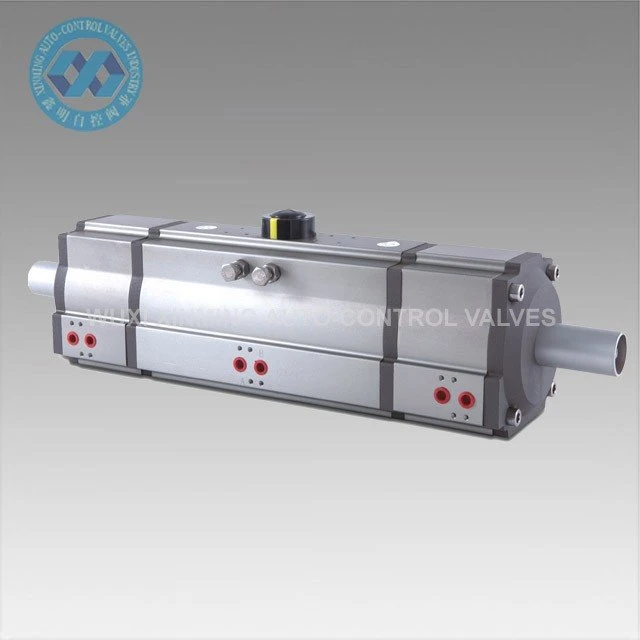

Toote nimetus: 3 positsiooni pneumaatiline ajam
Kaubamärk: XM ja aktsepteeritakse ka OEM-i
Ajami suurus: 32mm-400mm
Pöördnurk: 0°~180°(±5°)
Töötemperatuuri vahemik: -20°C~ +80°C(standard)
-40°C~+80°C(madal temperatuur)
-15°C ~150°C(kõrge temperatuur)
Õhuvarustusrõhk: 0,2 ~ 0,8MPa, 10Mpa max
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: Alumiiniumisulam
Struktuur: hammas ja hammas, kaheraamilised kolvid
Ajami keha pinnatöötlus: kõva anodeeritud või dipoksüdatsioon
End Cap Värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifitseerimine: CE, ATEX, SIL3, ISO9001:2016
Pneumaatiliste aktuaatorite eelised
1. Aktsepteerige pidevat gaasisignaali ja väljund lineaarset nihet (pärast elektri / gaasi muundamisseadme lisamist võib see aktsepteerida ka pidevat elektrisignaali) ja mõned võivad väljastada nurga nihke, kui need on varustatud kiikkäega.
2. Sellel on positiivsed ja negatiivsed funktsioonid.
3. Liikumiskiirus on suur, kuid kiirus muutub aeglasemaks, kui koormus suureneb.
4. Väljundjõud on seotud töörõhuga.
5. Kõrge töökindlus, kuid ventiili ei saa säilitada pärast gaasiallika katkestamist (seda saab säilitada pärast kinnitusklapi lisamist).
6. Segmendi juhtimise ja programmikontrolli realiseerimine on ebamugav.
7. Lihtne hooldus ja hea kohanemisvõime keskkonnaga.
8. Väljundvõimsus on suur.
9, plahvatuskindla funktsiooniga.
Pakkumise võime
Tarnevõime: 10000 ühikut kuus Pneumaatiline pöörleva ajam
Pakkimine ja kohaletoimetamine
Pakkimise detail: 1). eraldi karp vahtpakendiga sees
2). vineerist korpus ookeani saatmiseks
3). Vineerist kaubaalus õhutranspordiks
Eelis
1) Kõiki olulisi varuosi töödeldakse kõva anodeerimisega, et suurendada tugevust suurel määral, et tagada hea jõudlus ja kohustuste elu.
2) Kõik protsessid moodustavad CNC ühekordselt, et tagada protsessi täpsus ja tööiga.
Tehniline parameeter
XM 3 POSITSIOONI PNEUMAATILINE AJAMI VÄLJUND PÖÖRDEMOMENDI TABEL
Mudel | Sisendõhurõhk(ühik:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment pöördemoment(N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
