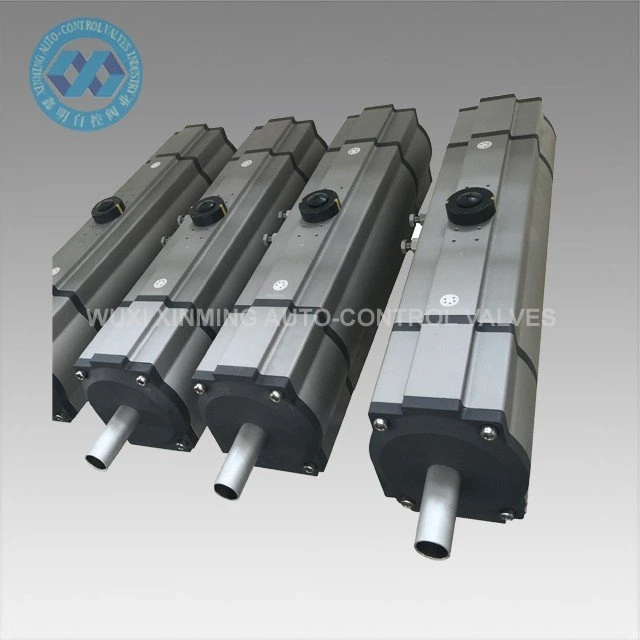

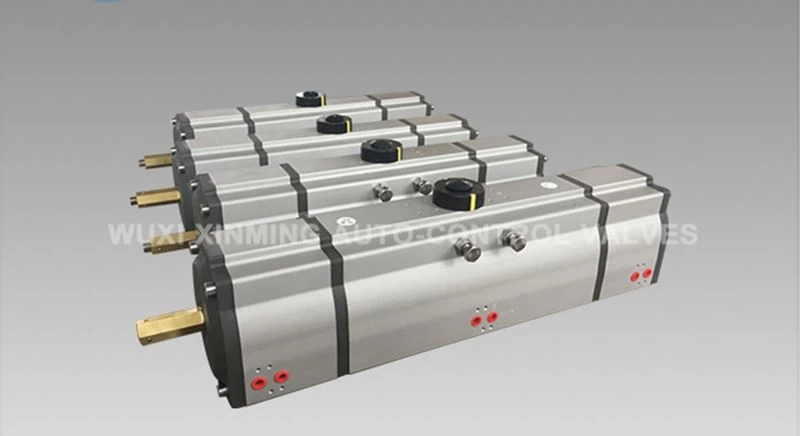

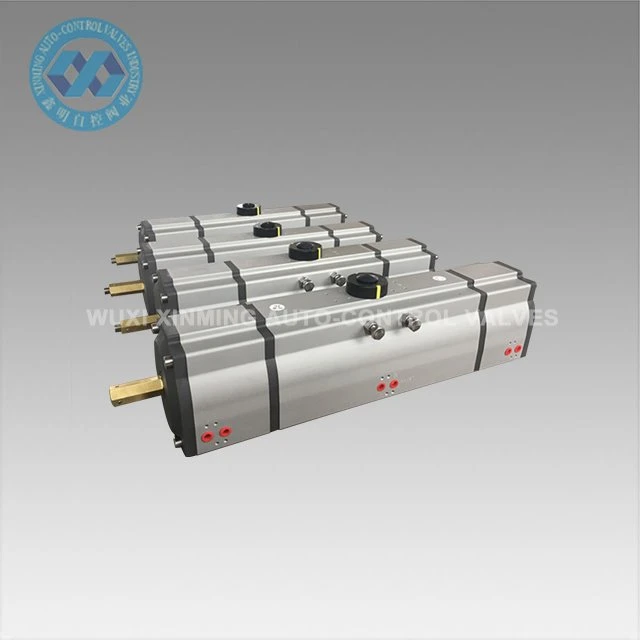

Toote tutvustus
Kolmeastmelist pneumaatilist ajamit kasutatakse liblikventiilide, kuulventiilide ja pöörleva liikumisega masinate automaatseks juhtimiseks. Kõva oksüdatsioonitöötlusega täpsed survevalu alumiiniumisulamist kaheraamilised kolvid parandavad pöördenurga täpsust ja tööiga. Kõva oksüdatsiooniga täiturmehhanismi korpus saab kriimustusi tõhusalt vältida.
Kiired üksikasjad
Toote nimetus: kolmeastmeline pneumaatiline ajam
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32mm-400mm

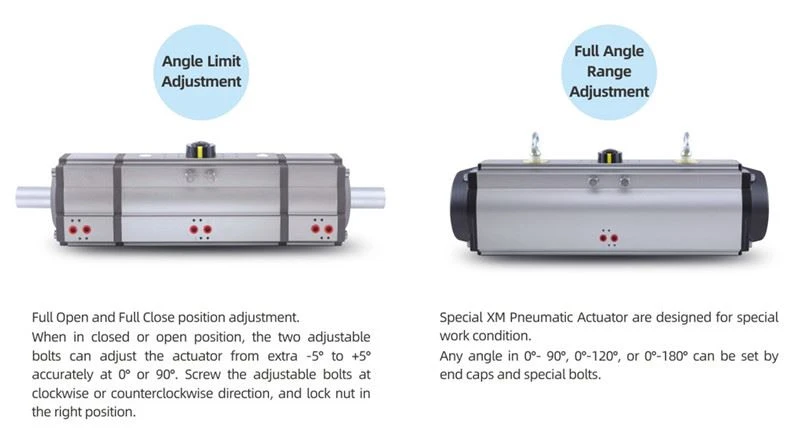

Pöördenurk: 0 ° ~ 180 ° (± 5 °)
Töötemperatuuri vahemik: -20 ℃ ~ +80 ℃ (standard)
-40 ℃ ~ +80 ℃ (madal temperatuur)
-15 ℃ ~ 150 ℃ (kõrge temperatuur)
Õhuvarustuse rõhk: 0,2 ~ 0,8 MPa, max 10 MPa
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: alumiiniumisulam
Struktuur: hammasratas ja hammasratas, kahe hammasrattaga kolvid
Täiturmehhanismi kere pinnatöötlus: kõva anodeeritud või kastmisoksüdatsioon
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001: 2016
Tehniline parameeter
XM KOLME ETAPI PNEUMAATILISE VÄLJUNDI VÄLJENDUSMOODI TABEL
Mudel | Sisendõhu rõhk (ühik: baar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Varustusvõime
Toitevõime: 10000 ühikut kuus Pneumaatiline pöörlev ajam
Pakend& Kohaletoimetamine
Pakendi üksikasjad: 1). eraldi karp, mille sees on vahtpakend
2). vineerist ümbris ookeani saatmiseks
3). Vineerist kaubaalus õhutranspordiks
Väljasadam: Shanghai, Hiina
Ettevalmistusaeg:
Kogus (ühikut) | 1-500 | 501-10000 | ＞10001 |
Hinnanguline Aeg (päevad) | 15 | 30 | Läbirääkimistel |
Eelis
1) Kõiki olulisi varuosi töödeldakse kõva anodeerimisega, et suurendada tugevust, et tagada hea jõudlus ja tööiga.
2) Kõik protsessid on CNC-ga ühekordselt vormitavad, et tagada protsessi täpsus ja tööiga.
Rakendus
Pneumaatilisi hammasrattaid ja hammasrattaid saab rakendada mitmesugustele tuleohtlikele, söövitavatele, tolmustele, tugevatele magnetväljadele, kiirgusele, vibratsioonile ja korrosioonile sise- või väliskeskkonnas ning neid kasutatakse laialdaselt elektrienergia, naftakeemia, metallurgia, nafta, maagaasi, linnade, hoonete jaoks , Drenaaž, kemikaalid, nafta rafineerimine, kaevandamine, elektrijaamad, metallurgia, ehitus, meditsiin, toit, maagaas, teadusuuringud jne.
Ettevõtte tutvustus
Alates 2007. aastast on loodud WUXI XINMING AUTO-CONTROL VENTILE INDUSTRY CO., LTD.
Valmistame peamiselt pneumaatilist ajamit, pneumaatilist kuulventiili, pneumaatilist liblikventiili, pneumaatilist/elektrilist juhtventiili jne.

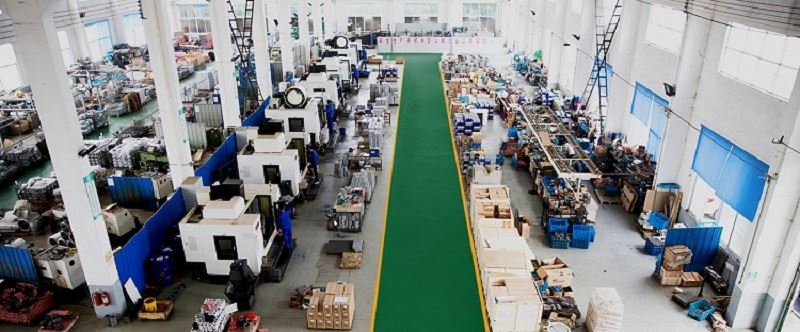

Meie ettevõttel on täiustatud töötlemisseadmed ja keerukad testimisseadmed. Meie töötlemisseadmete hulka kuuluvad treipingid, freespink, puurmasin, höövel, puurmasin, CNC -treipingid, CNC -töötluskeskused ja muud seadmed. Kokku on 30 komplekti, millest 5 imporditud vertikaalse masina keskpunkti ja mitu täiustatud CNC treipingi komplekti.
