Toote tutvustus
Tööstuslikes ventiilide automatiseerimissüsteemides on täiturmehhanism komponent, mis määrab, kas klapp võib pikkade tsüklite jooksul usaldusväärselt töötada. Paljudes tõelistes paigaldustes, mida oleme näinud, ei põhjusta klapiprobleeme klapp ise, vaid täiturmehhanismi ebaõige valik-ebapiisav pöördemoment, ebastabiilne lülitus või halb reaktsioon pideval tööl.

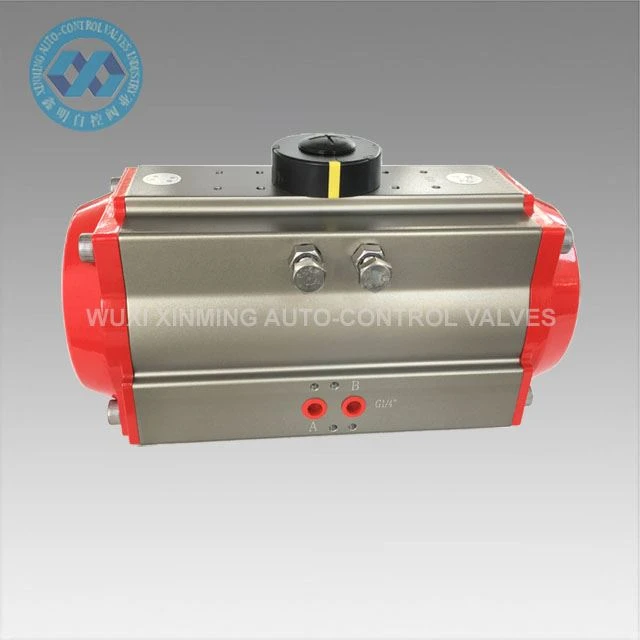

XM pneumaatilise klapi ajam on mõeldud veerand{0}}klappide automatiseerimiseks, sealhulgas kuulventiilid ja liblikklapid. See muudab suruõhu hammaslattmehhanismi kaudu pöörlevaks liikumiseks, võimaldades kiiret ja stabiilset ventiili töötamist tööstuslikes protsessisüsteemides.
Seda kasutatakse laialdaselt veepuhastuses, keemilises töötlemises, HVAC-süsteemides ja üldises tööstusautomaatikas, kus on vaja usaldusväärset sisse- ja väljalülitusventiili juhtimist.
Omadused
- Hammaslatt ja hammasratas stabiilseks pöörlevaks liikumiseks
- Kiire pneumaatiline reaktsioon automaatseks klapi juhtimiseks
- Saadaval kahekordse toimega ja vedrutagastustüüpidega
- ISO 5211 kinnitus klapi lihtsaks paigaldamiseks
- Kompaktne alumiiniumisulamist korpus tööstuslikuks kasutamiseks
- Sobib pidevaks rattasõiduks
- Ühildub solenoidventiilide ja piirlülitikarpidega
Tehnilised andmed
Toote tüüp: Pneumaatiline klapi ajam
Disain: hammaslatt ja hammasratas
Toimingu tüüp: vedrutagastus
Pöörlemisnurk: standardne 90 kraadi
Töökeskkond: puhas ja kuiv suruõhk
Korpuse materjal: alumiiniumsulam
Paigaldusstandard: ISO 5211
Töörõhk: 2,5–8 baari
Temperatuurivahemik: saadaval on standardsed / kõrge temperatuuri valikud
Juhtimissüsteem: ühildub pneumaatilise automaatikaga
Pneumaatiliste ajamite paigaldamine
Mõistlik paigaldus on tagada, et pneumaatilise täiturmehhanismi ja klapivarre telg on koaksiaalne. Enne täiturmehhanismi ja klapi kokkupanekut tuleb klapp mõõta ja nõutavat pöördemomenti ei tohi ületada. Pärast kokkupanekut testitakse pneumaatilist ajamit ja ventiili ning ventiilile rakendatakse nimirõhku. Täiturmehhanismi õhuallika rõhk on 0,4 mpa või vastavalt kasutaja nõudmistele. Klapi avamine ja sulgemine peaks olema paindlik ning seal ei tohiks olla kinnijäämist, roomamist ja muid nähtusi ning tehke mitu katset.
Solenoidventiilidega varustatud pneumaatilised ajamid peaksid silumise ajal olema varustatud käsitsi seadmetega. Lülitage solenoidklapi punane nupp sisse ja läbige elektriline kasutuselevõtt. Käsitsi töömehhanismi kasutamisel tuleb gaasi- või vedelikuallikas välja lülitada ja seejärel pneumaatiline mehhanism siluda. Pneumaatilised ajamid peaksid hoidma õhuallika kuiva ja puhtana ning täiturmehhanisme tuleks korrapäraselt hooldada ja hooldada ning õhufiltrit tuleb regulaarselt tühjendada ja tühjendada, et vältida sattumist solenoidklappi või pneumaatilisse täiturmehhanismi ja tavapärase töö mõjutamist.
Rakendused
- Kuulkraanide automaatikasüsteemid
- Libliklappide juhtimissüsteemid
- Veepuhastusjaamad
- HVAC torustikusüsteemid
- Keemilise protsessi liinid
- Tööstuslikud kommunaaltorustikud
- Automatiseeritud tootmissüsteemid
OEM ja kohandamine
- XM pakub paindlikke OEM-lahendusi erinevate projektinõuete jaoks:
- Kahetoimeline või vedrutagastuskonfiguratsioon
- Pöördemomendi reguleerimine erinevate klapisuuruste jaoks
- Vajadusel spetsiaalsed paigaldusliidesed
- Solenoidklapi ja asendi tagasiside integreerimine
- OEM-i kaubamärgi ja pakendi tugi
