Toote tutvustus

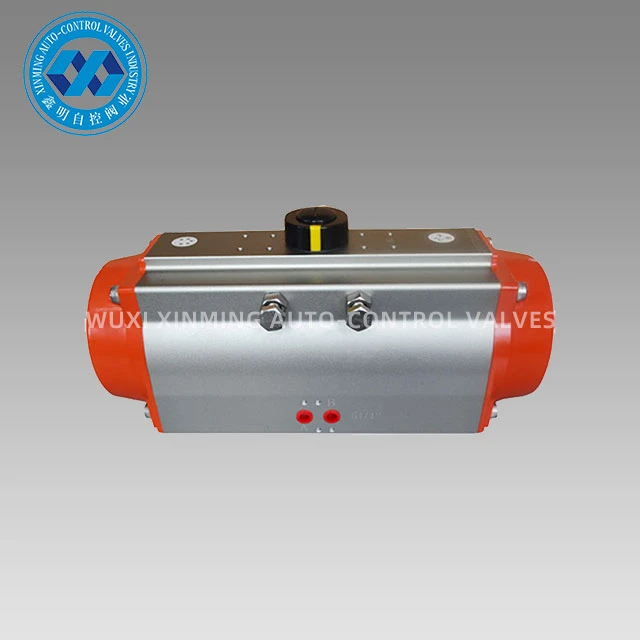

Kõva anodeerival pneumaatilisel ajamil on kompaktne kahekolviline hammas- ja hammaskonstruktsioon, millel on täpne käigukast ja stabiilne väljundmoment; silindri korpus on valmistatud pressitud alumiiniumisulamist, anodeeritud, kõva pinna ja tugeva kulumiskindlusega; Seda saab paigaldada vastavalt vajadusele. Ventiil, kajaseade, positsioneerija (avamisnäidik), kolmik- ja manuaalne töömehhanism. Sobiv kuulventiil, liblikaklapp ja muud nurgalöögi klapid.
Kujundusfunktsioonid
1. Klapi korpus ja kolb on kõva anodeeritud.
2. Kui indikaatorkruv ei ole plastik, on kõik muud kruvid SS304.
3. Suured ja väikesed väljundmomendid on valikulised.

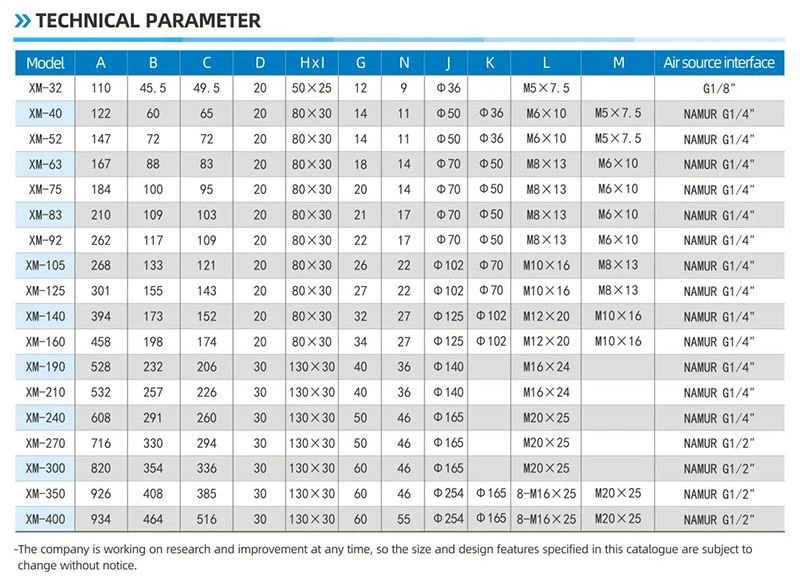

Tehniline parameeter
XM ALUMIINIUMIST PNEUMAATILINE AJAMI VÄLJUND PÖÖRDEMOMENDI TABEL
Mudel | Sisendõhurõhk(ühik:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Õhurõhu väljundmoment(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

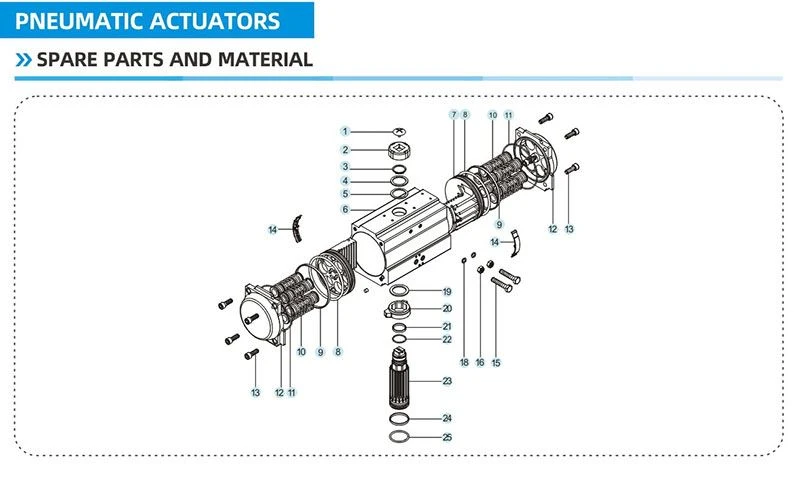

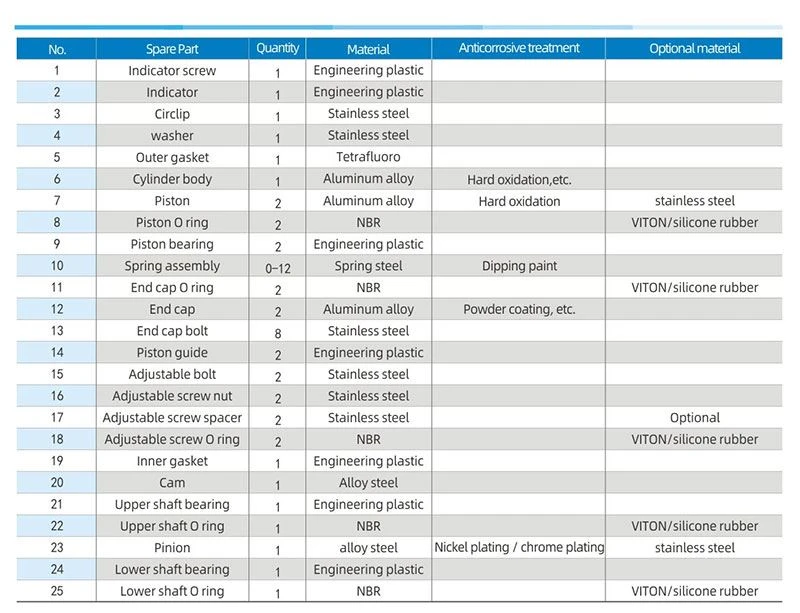

Varuosad ja materjal

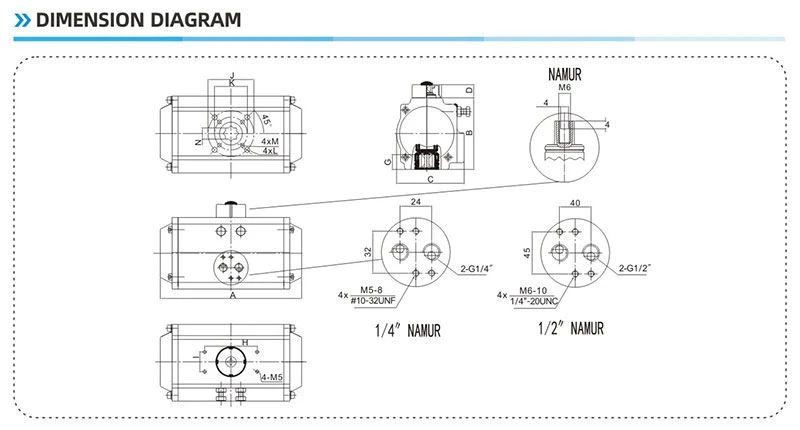

Dimensioonidiagramm
