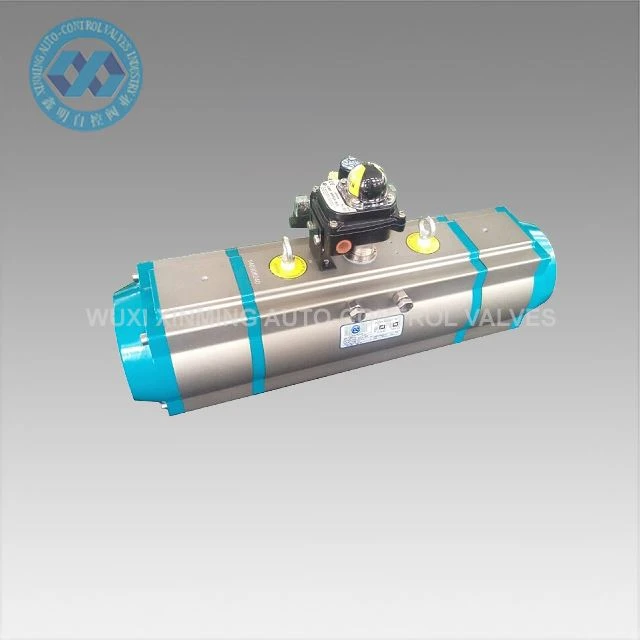

Kiire pneumaatiline täiturmehhanism, tuntud ka kui piiratud pöörlemisega silinder, on pöörlev ajam, mida kasutatakse pöörlemiseks, avamiseks, sulgemiseks, segamiseks, õõtsumiseks, positsioneerimiseks, juhtimiseks ja muudeks mehaanilisteks funktsioonideks, mis hõlmavad piiratud pöörlemist. Pneumaatilist hammaslatti ja hammasrattaajamit kasutatakse liblikventiilide, kuulventiilide ja masinate automaatseks juhtimiseks pöörleva liikumisega. Kõva oksüdatsioonitöötlusega täppisvalu-alumiiniumisulamist topelt-raamkolvid parandavad pöördenurga täpsust ja tööiga. Tugeva oksüdatsiooniga täiturmehhanismi korpus võib tõhusalt vältida kriimustusi.
Tehniline parameeter:
XM ülikiire pneumaatiline hammaslatt ja hammasratas täiturmehhanismi väljundpöördemomendi tabel
|
Mudel |
Sisendõhu rõhk (bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 | |
| Õhurõhu väljundmoment (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Toote omadused:
Suur jõud ja kiirus
Lihtne toiming
Pole vaja keerulist ülekandemehhanismi
Suudab taluda ülekoormust kuni täieliku peatumiseni
Kõrge töökindlus
Plahvatus-- ja tulekindel ohutus
Lihtne kokku panna
Lihtne reguleerida jõudu ja kiirust
Meie kohta:

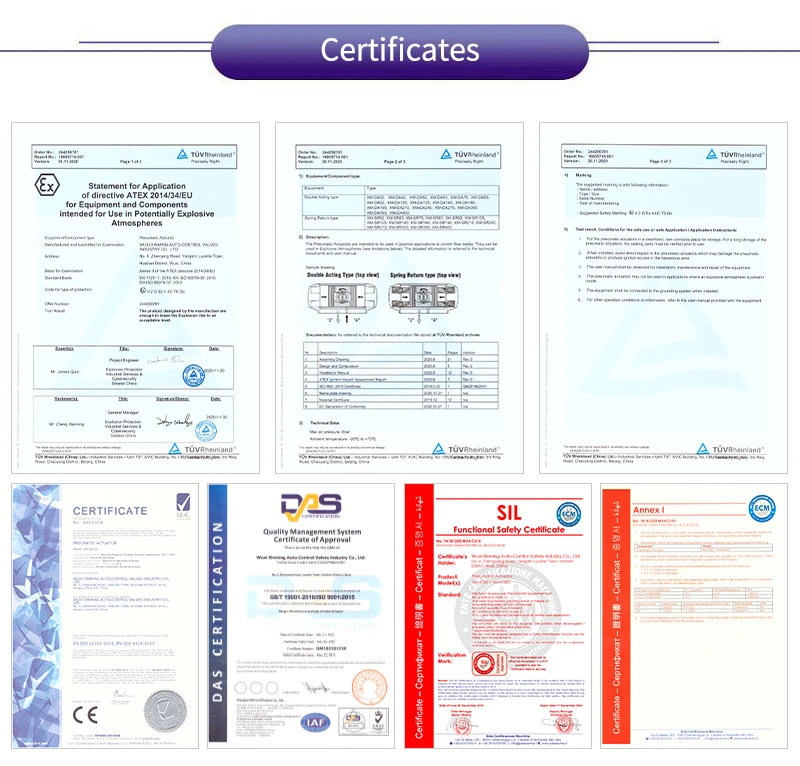

Wuxi Xinming Auto{0}}control Valves Co., Ltd. on spetsialiseerunud ISO9001-sertifikaadiga XM-seeria pneumaatiliste ajamite ja automaatsete juhtventiilide tootmisele, mis vastavad ISO5211/DIN3337/VDI/VDE-3845/NAMUR standarditele. Täiustatud uurimis- ja arendusvõimaluste ning tootmisrajatistega teenindavad meie tooted mitmesuguseid tööstusharusid, sealhulgas nafta- ja gaasi-, keemia- ja elektrijaamu, mis kehastavad uuenduslike lahenduste ja usaldusväärse jõudluse kaudu meie pühendumust tehnoloogiale, esmajärjekorras kvaliteet, tipptase. Kui vajate kiiret pneumaatilist ajamit, võtke meiega ühendust.
