Toote ülevaade
APL-310N Limit Switch Box on usaldusväärne klapi asendi indikaator ja tagasisideseade, mis on loodud tööstuslike automaatikasüsteemide jaoks. Seda kasutatakse veerandpöördega ventiilide, sealhulgas kuulventiilide ja liblikventiilide avatud ja suletud asendi jälgimiseks, kui neid käitatakse pneumaatiliste või elektriliste ajamite abil.
Pakkudes reaalajas-mehhaanilist ja elektrilist asendi tagasisidet, aitab APL-310N tagada klapi ohutu ja täpse töö protsessijuhtimissüsteemides, eriti kui on vaja kaugseiret.
Omadused
- Surve-valatud alumiiniumisulamist kest, pulbervärvimine, ilus välimus ja usaldusväärne kvaliteet
- Lüliti asendit saab indikaatori abil selgelt tuvastada
- Kiiresti seadistage nukk, mis on kinnitatud võlli ja vedru abil, hõlpsasti reguleeritav ilma tööriistadeta.
- Mitme-kontaktiga klemmiplokk 8 standardkontaktiga turvaliseks ja mugavaks juhtmestikuks
- Standardne traatliides
- Põlemisvastased poldid, ülemise katte külge kinnitatud poldid ei kuku lahtivõtmisel maha.
- Lihtne paigaldus, roostevabast terasest spindliühendus ja kinnitusklamber. Kõik vastavad NAMURi standarditele
Tehnilised andmed

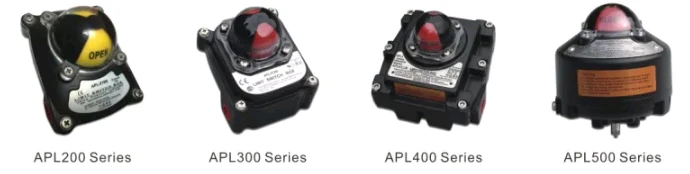

| APL200,300,400,500 seeria | ||
| Kest | Standardne | Võimalus |
| Temperatuur | 200-seeria (IP66) 300-seeria (IP66) 400-seeria (Exd II BT6 IP66) | |
| 500-seeria (Exd IICT6 Gb DIP A21TA, T6 IP66) | ||
| -25 kraadi ~+85 kraadi | ||
| Juhtmete port | 2XNPT1/2 (kohaldatav 200/300 seeria) | PT1/2 (kohaldatav seeria 200/300) |
| 2XNPT3/4 (kohaldatav 400/500 seeria) | PF1/2 (kohaldatav 200/300 tüüpi seeria) | |
| M20.PG13.5 (kohaldatav 200/300 seeria) | ||
| PT3/4 (kohaldatav seeria 400/500) | ||
| PF3/4 (kohaldatav seeria 400/500) | ||
Rakendused
Klapi asendi indikaatorit APL-310N kasutatakse laialdaselt tööstusautomaatikasüsteemides, kus on vaja klapi oleku jälgimist:
- Nafta- ja gaasijuhtme ventiilide jälgimine
- Vee- ja reoveepuhastussüsteemid
- Keemilise töötlemise tehased
- Elektritootmisrajatised
- Tööstusautomaatika juhtimissüsteemid
- Toiduainete ja ravimite tootmisliinid
Tüüpilises reoveepuhastusjaamas paigaldatakse APL-310N liblikventiilidele, et anda juhtimisruumile reaalajas tagasisidet, tagades voolureguleerimisventiilide korrektse ja ohutu töö.
KKK
Q1: Milleks kasutatakse piirlüliti kasti?
Piirlülituskasti kasutatakse automatiseeritud juhtimissüsteemide ventiilide avatud/sulgemise asendi tagasiside andmiseks.
Q2: Milliste ventiilidega APL-310N ühildub?
Seda kasutatakse peamiselt veerand{0}}pöördeventiilidega, nagu kuulventiilid ja liblikventiilid.
Q3: Kas APL-310N sobib kasutamiseks välitingimustes?
Jah, selle IP67-klassi alumiiniumist korpusega saab seda kasutada välistingimustes ja karmides keskkondades.
Q4: millist paigaldusstandardit see kasutab?
See kasutab NAMUR-i standardset kinnitust, mis ühildub enamiku pneumaatiliste täiturmehhanismidega.
