Toote ülevaade

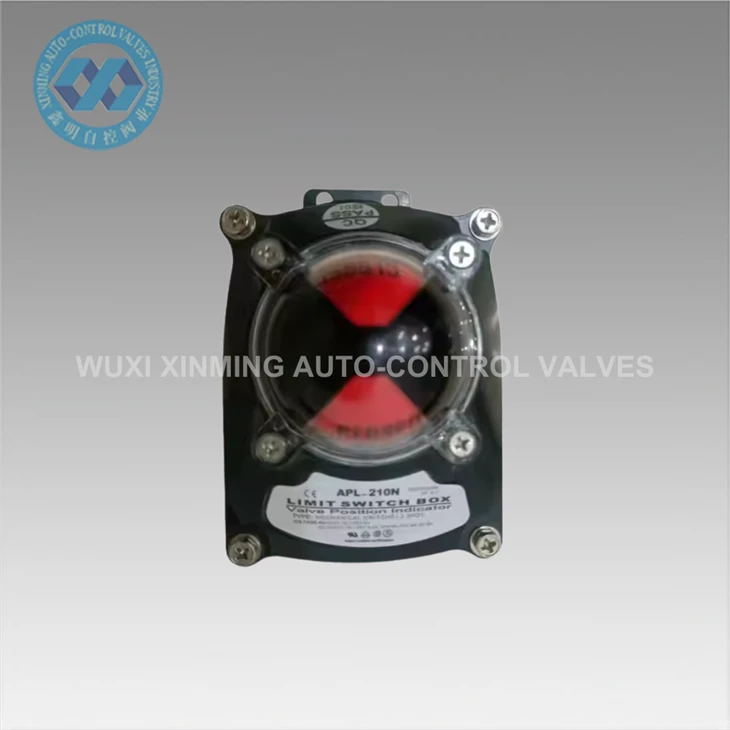

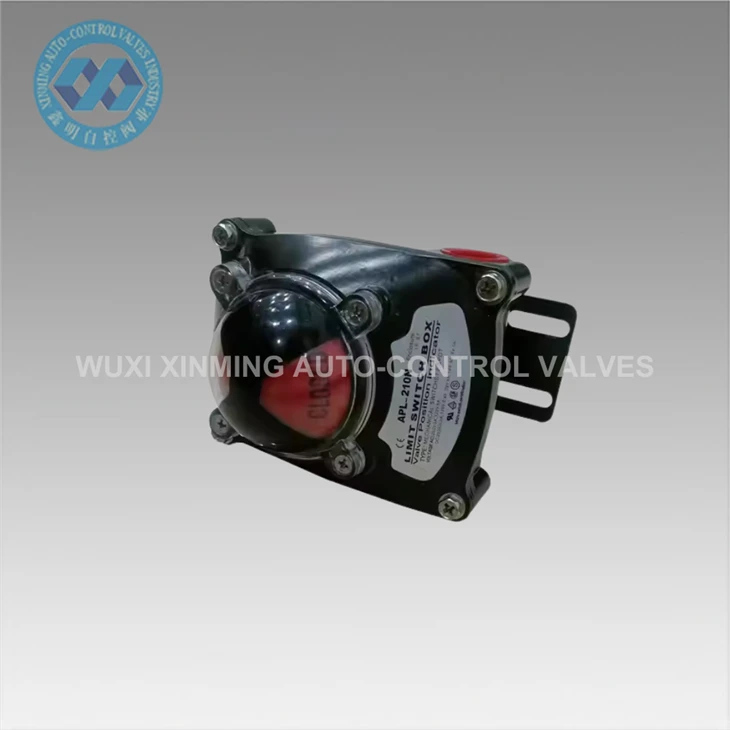

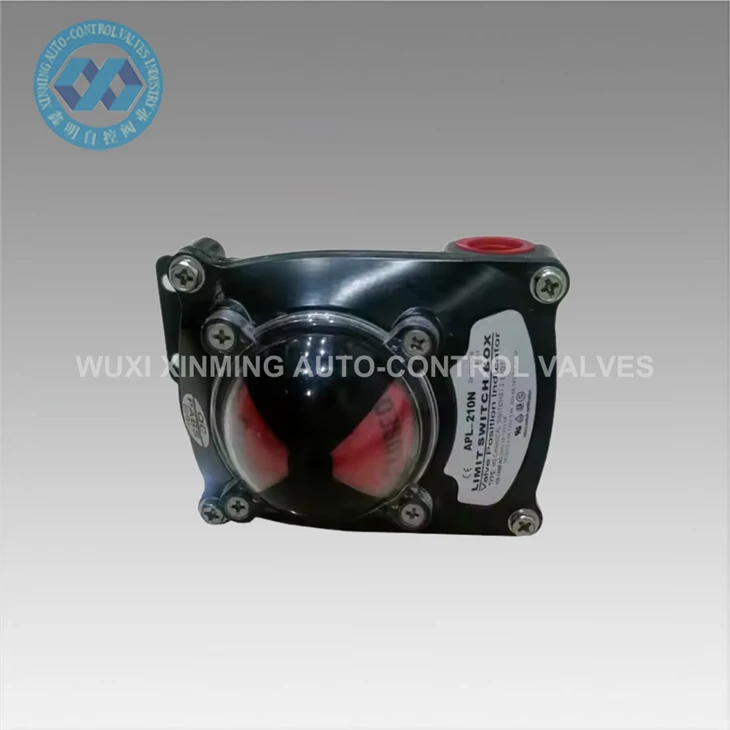

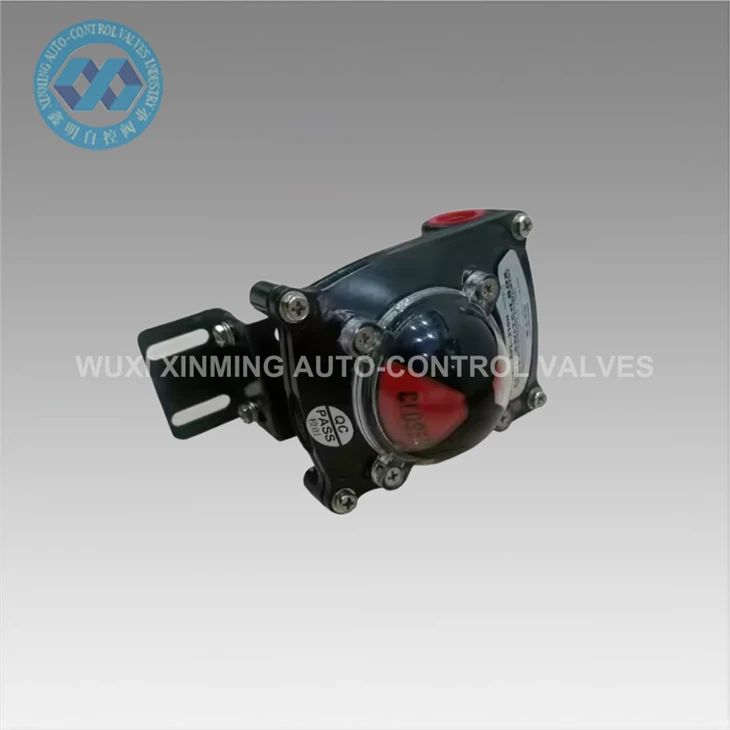

APL-210N mehaaniline piirlülitikarp on mõeldud täpseks klapiasendi näitamiseks ja tagasisideks tööstusautomaatikasüsteemides. Seda kasutatakse laialdaselt pneumaatilistes pöördajamites ja veerandpöördeventiilides, nagu kuulventiilid ja liblikventiilid, et anda juhtimissüsteemidele usaldusväärseid avatud/sulgemise olekusignaale.
See piirlülituskast muudab klapivarre mehaanilise pöörlemise sisemise nukkmehhanismi kaudu elektrilisteks lülitussignaalideks, tagades täpse asendi jälgimise klapi automatiseeritud töötamise ajal. See on oluline komponent töötlevas tööstuses, kus süsteemi turvaliseks ja stabiilseks juhtimiseks on vaja-reaalajas klapi oleku tagasisidet.
Tööpõhimõte
APL-210N paigaldatakse pneumaatilise täiturmehhanismi peale ja on mehaaniliselt klapivarrega ühendatud. Kui klapp pöörleb vahemikus 0 kuni 90 kraadi, pöörleb lülituskarbi sees olev nukk vastavalt ja käivitab sisemised mehaanilised lülitid.
Need lülitid saadavad PLC-le või juhtimissüsteemidele SISSE/VÄLJA signaale, mis näitavad, kas klapp on täielikult avatud või täielikult suletud asendis. Ülemisel kaanel olev visuaalne indikaator annab selge kohapealse kinnituse ilma seadet avamata.
Tehnilised andmed
| Mudel | APL-210N |
| Toote tüüp | Mehaaniline piirlüliti kast |
| Rakendus | Klapi asendi näit |
| Ühilduvad ventiilid | Kuulkraan, liblikklapp |
| Pöörlemisvahemik | 0 kraadi - 90 kraadi |
| Korpuse materjal | Alumiiniumisulam |
| Kaitseklass | IP67 |
| Paigaldusstandard | NAMUR |
| Signaali tüüp | Mehaaniline ON/OFF lüliti |
| Paigaldamine | Paigaldatud pneumaatiline pöördajam |
Rakendused
Piirlülituskasti APL-210N kasutatakse laialdaselt tööstusautomaatikasüsteemides, mis nõuavad klapi asendi tagasisidet:
- Nafta- ja gaasijuhtmete ventiilide juhtimissüsteemid
- Veepuhastus ja reovee rajatised
- Keemilise töötlemise tehased
- Elektritootmissüsteemid
- Tööstusprotsesside automatiseerimisliinid
- HVAC ja üldised voolujuhtimissüsteemid
Tavaliselt paigaldatakse see liblikklappi käitavale pneumaatilisele täiturmehhanismile, kus see teatab protsessi ohutuks jälgimiseks pidevalt klapi avatud/sulgemise olekust tagasi juhtruumi.
