Toote ülevaade

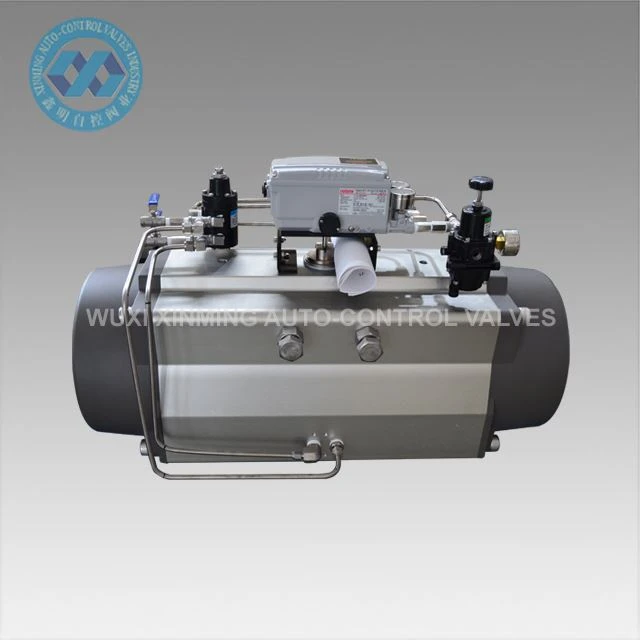

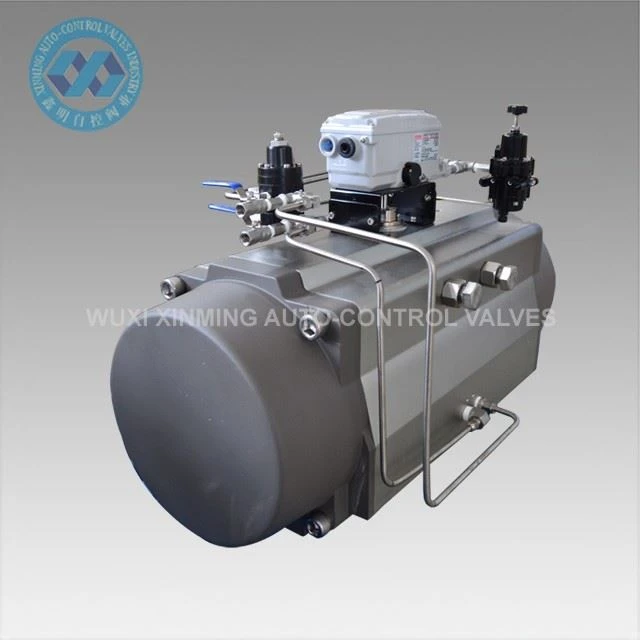

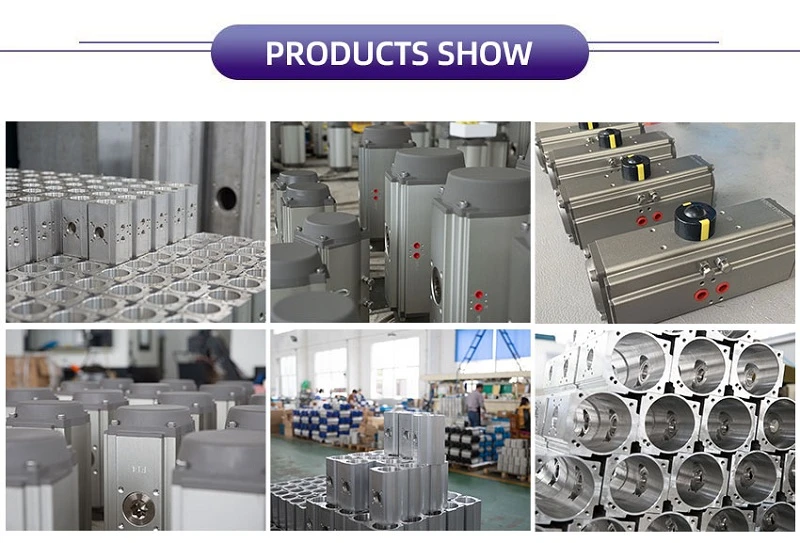

Kahepoolse toimega hammaslatt ja hammasratta pneumaatiline täiturmehhanism on mõeldud veerand{0}}kuulventiilide ja liblikventiilide automatiseerimiseks tööstuslikes torujuhtmesüsteemides. See tagab usaldusväärse pneumaatilise juhtimise 0–90 kraadi klapi töötamiseks ja ühildub standardsete paigaldusliidestega, nagu ISO 5211 ja NAMUR VDI/VDE 3845.
Seda kasutatakse laialdaselt tööstuslikes automaatikasüsteemides, kus on vaja stabiilset ja standardiseeritud klapi käivitamist.
Tehniline parameeter
| Toote nimi | Pneumaatiline pöörlev ajam |
| Kaubamärgi nimi | Aktsepteeritakse ka XM-i ja OEM-i |
| Täiturmehhanismi suurus | 32-400 mm |
| Pöörlemisnurk | 0 kraadi ~ 90 kraadi |
| Töötemperatuuri vahemik |
-20 kraadi ~ +80 kraadi (standard) -40 kraadi ~+80 kraadi (madal temperatuur) -15 kraadi ~ 150 kraadi (kõrge temperatuur) |
| Õhu toiterõhk | 0,2–0,8 MPa, max 10 MPa |
| Ülemine ühendus | VDI/VDE3845 NAMUR |
| Alumine ühendus | ISO 5211 ja DIN 3337 |
| Materjal | Alumiiniumisulam |
| Struktuur | hammaslatt, kahe hammaslati kolvid |
| Täiturmehhanismi keha pinnatöötlus | kõvasti anodeeritud |
| Otsakorgi värv | must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne. |
| Sertifitseerimine | CE, ATEX, SIL3, ISO9001:2016 |
XM KAPETE TOIMIMISega PNEUMAATILINE PÖÖRDAJATORI VÄLJANDUSLIK pöördemomendi tabel
|
Mudel |
Sisendõhu rõhk (ühik: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Õhurõhu väljundmoment (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Omadused
- Kahepoolse toimega hammaslatt ja hammasratas tagab stabiilse -õhuga juhitava avamise ja sulgemise juhtimise.
- 0 kraadi – 90 kraadi veerand{2}}pööret kuulventiilide ja liblikklappide jaoks.
- Kahe hammaslati kolvi struktuur parandab pöördemomendi tasakaalu ja vähendab mehaanilist pinget.
- Kõva anodeeritud alumiiniumist korpus tagab korrosioonikindluse tööstuskeskkonnas.
- NAMUR VDI/VDE 3845 ja ISO 5211 kinnitus otsepaigaldamiseks ilma adapteriteta.
- Lai temperatuurivahemiku valik tavalisteks ja karmideks töötingimusteks.
- OEM-i kohandamine on saadaval pöördemomendi, suuruse ja värvinõuete jaoks.
- CE, ATEX, SIL3, ISO9001 sertifitseeritud tööstusautomaatika kasutamiseks.
Rakendus
- Kuulkraanide automaatika nafta- ja gaasitorustikes
- Libliklappide juhtimine veepuhastusjaamades
- Keemilise töötlemise voolu reguleerimise süsteemid
- Elektrijaamade auru- ja vedelikujuhtimissüsteemid
- Toidu, jookide ja ravimite tootmisliinid
- Üldine tööstusprotsesside automatiseerimine
Pakkumise võime
Tarnevõime: 10000 ühikut kuus Pneumaatiline pöördajam
Pakkimine ja kohaletoimetamine
Pakendi üksikasjad:
1). eraldi karp, mille sees on vahtplastist pakend
2). vineerist ümbris ookeaniveoks
3). Vineerist kaubaalus õhutranspordiks
Lähtesadam: Shanghai, Ningbo jne. Hiina
Tarneaeg:
|
Kogus (ühikud) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Hinnang Kellaaeg (päevad) |
Kaup laos |
7 |
20 |
Läbirääkimistel |
