Toote tutvustus
YT1000 klapi positsioneerijat kasutatakse koos pneumaatilise juhtventiiliga suletud ahela juhtimisahela moodustamiseks. Juhtsüsteemi poolt antav alalisvoolu signaal muundatakse gaasisignaaliks, mis juhib reguleerventiili reguleerimisventiili tööd. Samal ajal tehakse tagasisidet vastavalt reguleerimisventiili avanemisastmele, et klapi asendit saaks õigesti positsioneerida vastavalt süsteemi väljastatavale juhtsignaalile. Elektrilist asendiregulaatorit saab kasutada ühetoimeliste (vedrutagastusega tüüpi) ja kahepoolse toimega pneumaatiliste ajamite jaoks.
Elektri-pneumaatiliste klapiasendiregulaatorite paigaldamine: see seeria on reguleerimistüüpi ja on mõeldud kahe- või ühetoimeliste täiturmehhanismide jaoks, millel on sisend- ja väljundsignaal 4-20 mA. Pneumaatiline täiturmehhanism on varustatud elektri-pneumaatilise klapi asendiregulaatori ja kronsteiniga, mis ühendab tagasiside hoova läbi hammasratta NAMUR pilu, mis on kinnitatud 4 poldiga. Õhuallika torujuhtme saab ühendada reguleerimise juhtimiseks.
Tehnilised parameetrid
1000-seeria elektrilist pneumaatilist klapi positsioneerijat kasutatakse koos pneumaatilise juhtklapiga suletud ahela juhtkontuuri moodustamiseks. Juhtsüsteemi poolt antav alalisvoolu signaal muundatakse gaasisignaaliks, mis juhib reguleerventiili, et juhtida reguleerimisventiili tööd. ,tagasiside tehakse vastavalt reguleerimisventiili avanemisastmele, et klapi asendit saaks õigesti positsioneerida vastavalt süsteemi väljastatavale juhtsignaalile. Elektrilist positsioneeri saab kasutada ühetoimelise (vedrutagastusega tüüpi) ja kahetoimelisena. pneumaatilised täiturmehhanismid. Elektri-pneumaatilise klapi positsioneerijate paigaldamine: see seeria on reguleerimistüüpi ja on mõeldud kahepoolsete või ühetoimeliste ajamite jaoks, millel on sisend- ja väljundsignaalid 4-20. Pneumaatiline ajam on varustatud elektri-pneumaatilise klapi positsioneerija ja kronsteiniga. , ühendades tagasiside hoova läbi hammasratta NAMUR pilu, mis on kinnitatud 4 poldiga. Õhuallika torujuhtme saab ühendada reguleerimise juhtimiseks.

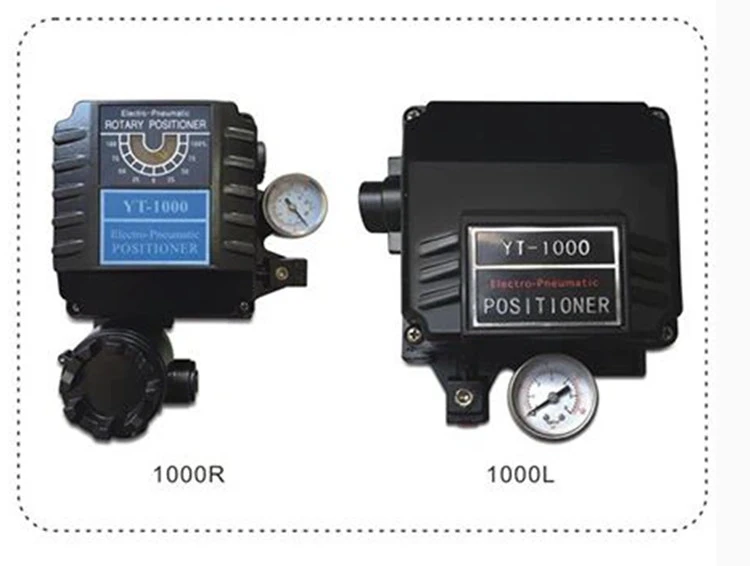

Üksus | Mudel | 1000L (lineaarne tüüp) | 1000R (pöördtüüp) |
Üksiknäitleja Kahekordne näitlemine | |||
Sisendsignaal, takistus | 4~20 Ma.dc 250Ω±15Ω | ||
Gaasivarustuse rõhk | 1,4–7 kgf/cm²（20 ~ 100 psi） | ||
Insult | 10-105 mm | 0-90kraadi | |
Elektriline liides | PT(NPT)1/2 | ||
Plahvatuskindel klass | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Kaitsetase | IP66 | ||
Ümbritsev temperatuur | -20kraadi~70kraadiKorratavus ±0.5% | ||
Lineaarne | ±1%F.S ±2% F.S ±2% F.S | ||
Hüsterees | ±1%F.S Tundlikkus±0.2%F.S ±0.5% F.S | ||
Õhuenergia tarbimine | 3LPM(juh=1.4kgf/cm²,20 psi) | ||
Voolu | 80LPM(juh=1.4kgf/cm²,20 psi) | ||
Materjal | Valatud alumiinium | ||
Kaal | 2,7-2,8 kg | ||
Mudel | 1000L/R |
Tüübid | L: lineaarne tüüp, R: pöörlev tüüp |
Tegevuse vorm | S: ühekordne tegevus, D: kahekordne tegevus |
Plahvatuskindel vorm | M: plahvatuskindel Exd II BT4 Exd II BT6, I: sisemiselt ohutu Exia II CT6,n: Tavaline |
Tagasiside hoob | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10-40 mm; 2,40-70 mm |
Ava | 90,90~180,180 |
Liidese tüüp | PT,NPT |
Võimalus | 0,+PTM, +L/S |
Ettevõtte tutvustus
Alates 2007. aastast on WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD asutanud.
Valmistame peamiselt pneumaatilist ajamit, pneumaatilist kuulventiili, pneumaatilist liblikklappi, pneumaatilist / elektrilist juhtventiili jne.
Meie ettevõttel on täiustatud töötlemisseadmed ja keerukad testimisseadmed. Meie töötlemisseadmete hulka kuuluvad treipingid, freespingid, puurimismasinad, höövelmasinad, puurmasinad, CNC-treipingid, CNC-töötlemiskeskused ja muud seadmed. Kokku on 30 komplekti, millest 5 on imporditud vertikaalse masinakeskus ja mitu täiustatud CNC-treipingi komplekti.
KKK
1. küsimus: maksetingimuste võimsus?
A 1: T/T, L/C, Western Union.
2. küsimus: kaubandustingimused?
V 2: Incoterms 2010 kohaselt, tavaliselt EXW, FOB shanghai, CFR, CIF ja DDU.
3. küsimus: hinnapakkumise kehtivus?
A 3: 30 päeva jooksul.
4. küsimus: saatmisviisid?
A 4: meritsi, õhuga, ekspress- või raudteetranspordiga.
5. küsimus: garantii?
A 5: üheaastane kvaliteedigarantii tasuta ja eluaegse tasulise teenuse eest.
6. küsimus: paigaldamine ja väljaõpe?
A 6: tavaline videojuhend paigaldamiseks. Vajadusel osutatakse tasulist välismaist inseneriteenust.
