Toote tutvustus
Meie ettevõtte toodetud XM-seeria 0-90-180 Degree Pneumatic Actuator on uuritud, arendatud ja konstrueeritud uute tehnoloogiate, materjalide, uute protsesside ja uuenduslike kontseptsioonide kasutuselevõtu põhjalik kasutuselevõtu põhjal nii kodu- kui välismaal, ja vastab täielikult uutele rahvusvahelistele standarditele: ISO5211, DIN3337 ja VDINDE-3845, NAMUR standarditele. Tooted on läbinud riikliku tehnilise järelevalve ameti kontrolli ja ISO9001:2000 rahvusvahelise kvaliteedisüsteemi tutvustuse. Tooteid kasutatakse laialdaselt keemiatööstuse, nafta rafineerimise, kaevandamise, elektrijaamade, metallurgia, ehituse, meditsiini, toidu, gaasi, teadusuuringute jne automaatjuhtimisel.
Kiired üksikasjad

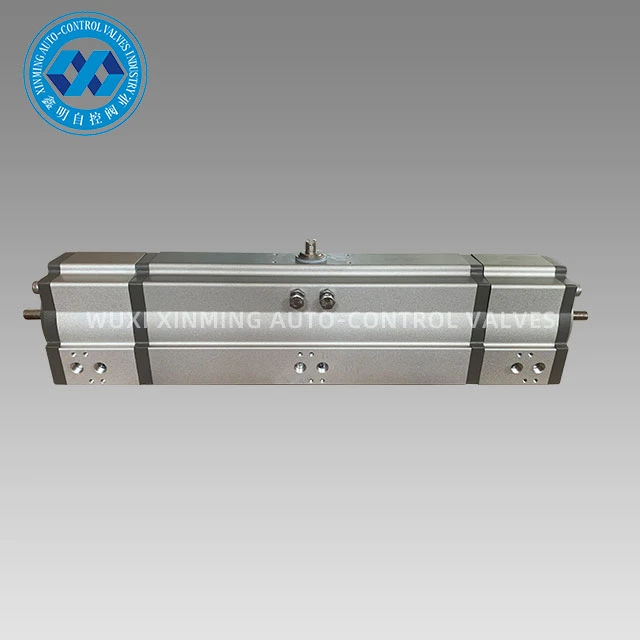

Toote nimi: 0-90-180 kraadiga pneumaatiline ajam
Kaubamärk: XM ja OEM on samuti aktsepteeritud
Täiturmehhanismi suurus: 32 mm{1}}mm

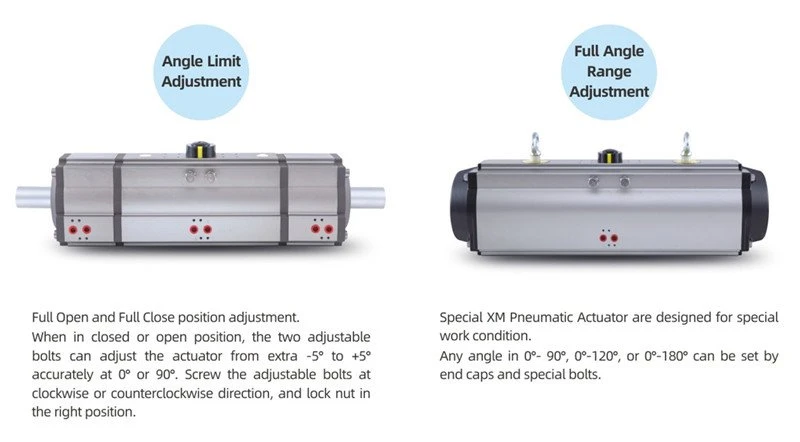

Pöördenurk: 0kraadi~180kraadi(±5kraadi)
Töötemperatuuri vahemik: -20kraadi~ pluss 80kraadi(standard)
-40kraadi~ pluss 80kraadi(madal temperatuur)
-15kraadi~150kraadi(kõrge temperatuur)
Õhu toiterõhk: {{0}},2 ~ 0,8 MPa, max 10 MPa
Ülemine ühendus: VDI/VDE3845 NAMUR
Alumine ühendus: ISO 5211 ja DIN3337
Materjal: Alumiiniumsulam
Struktuur: hammaslatt, kahe hammaslati kolvid
Täiturmehhanismi korpuse pinnatöötlus: kõva anodeerimine või dipoksüdatsioon
Otsakorgi värv: must hall, must, tumesinine, taevasinine, punane, oranž, roheline jne.
Sertifikaat: CE, ATEX, SIL3, ISO9001:2016
0-90-180 Pneumaatilise täiturmehhanismi valimise etapid
1. Esmalt tehke kindlaks, kas vajate lineaarset või pöörlevat silindrit.
2. Määrake silindrikäikude arv, ühetaktiline või mitmetaktiline.
3. Määrake silindri toimeviis, kas ühe- või kahetoimeline.
4. Määrake tõukejõud vastavalt töötingimustele. Otsige üles tabel ja valige silindri läbimõõt.
5. Silindri käigu suurust saab arvutada joonise abil. Väärtused on tavaliselt 20, 25, 30, 40, 50, 75, 100, 125 jne.
6. Kas silinder vajab täiendavaid osi, nagu näiteks kinnituslõuad, juhtsiinid jne.
7. Pärast silindri läbimõõdu, käigu ja silindri mudeli määramist saab määrata üldise suuruse. Suurus peab vastama kokkupanemise nõuetele ilma häireteta. Kui ei, siis peate mudeli uuesti valima, näiteks õhukese seinaga silindri.
8. Lisaks on ka teisi spetsiaalseid pneumaatilisi ajamid. Näiteks silindrites, iminappades jne.
0-90-180 Pneumaatilise täiturmehhanismi toote eelised:
1. Silindri sisepind on peeneks lihvitud ja viimistletud ning sees ja väljas kasutatakse täiustatud korrosioonivastast tehnoloogiat. Silindri hõõrdetegur on väike, kasutusiga pikk ja korrosioonikindlus tugev.
2. Kahekordse kolviga käiguvarda konstruktsioon, kompaktne struktuur, sümmeetriline paigaldusasend, mugav väljundvõlli juhtimine, pikk kasutusiga ja kiire tegevus.
3. Kolviraami tagakülg on varustatud komposiitlaagri ja juhtrõngaga, millel on täpne tegevus, väike hõõrdetegur ja pikk kasutusiga.
4. Kombineeritud eellaaditud lehtvedrul on pikk kasutusiga.
5. hammaslatt ja hammasratas on suure täpsusega, väikese vahekaugusega, suure täpsusega ja suure väljundvõimsusega.
6. Roostevabast terasest kinnitusdetailid on ohutud ja ilusad ning neil on tugev korrosioonikindlus.
7. 0-90-180 kraadi pneumaatilisel ajamil on standardsed mõõtmed: väljundvõlli pilu, kruviava; ülemise kinnitusava suurus vastab NAMUR standardile; õhuvarustusliidese suurus vastab Namuri standardile; alumine kinnitusava suurus vastab ISO5211 standardile, mis on mugav solenoidklapi Lõpplülitite ja muude tarvikute paigaldamiseks. Pneumaatiline ajam. Tooteid kasutatakse laialdaselt erinevates valdkondades. Need on kvaliteetsed ajamid, nagu kuul- ja liblikventiilid.
