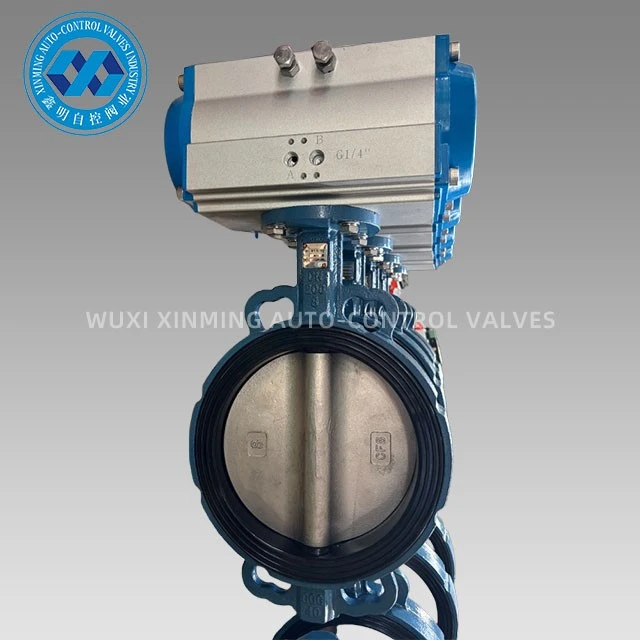

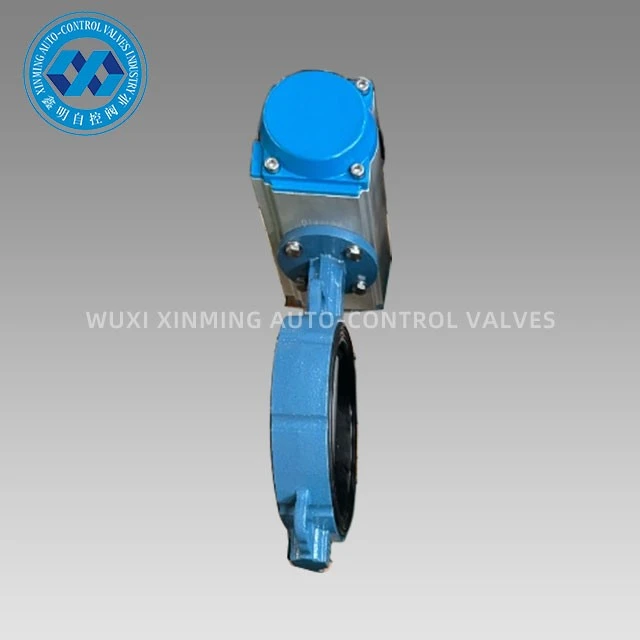

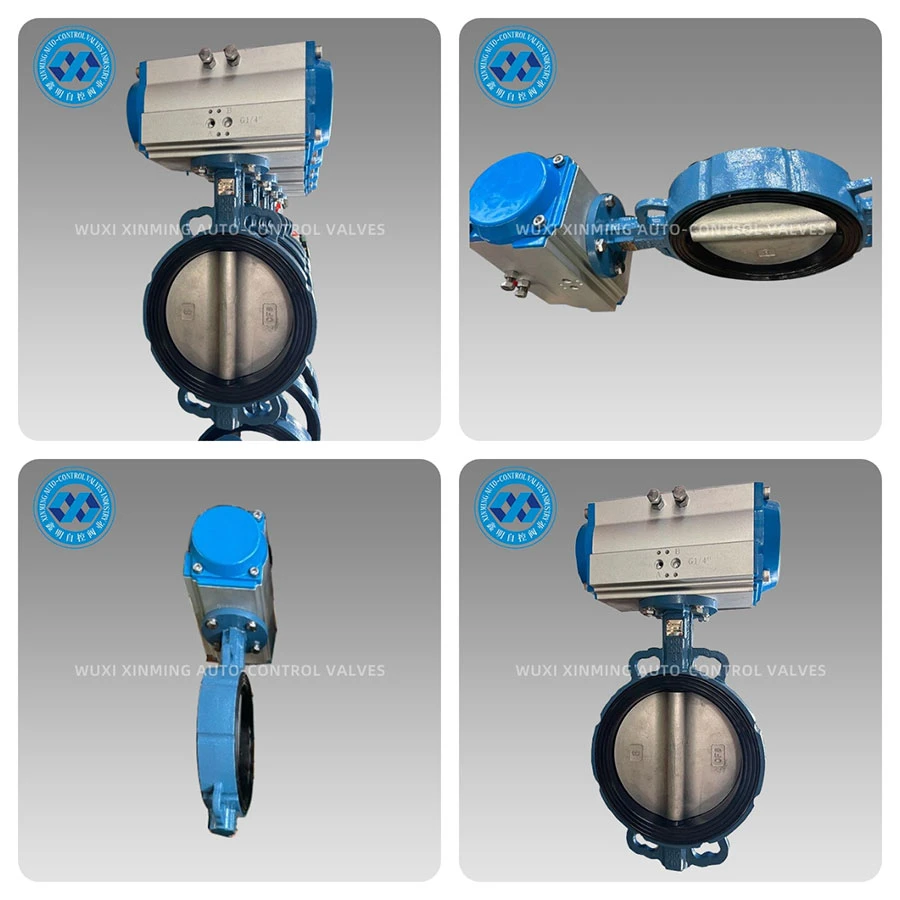

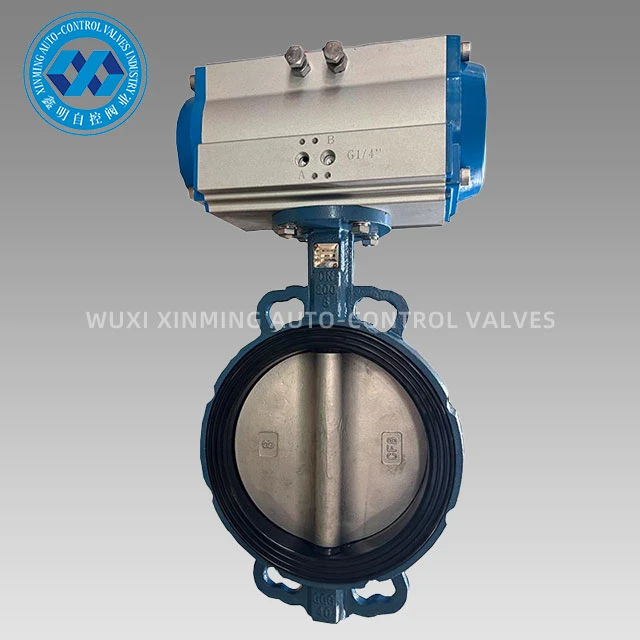

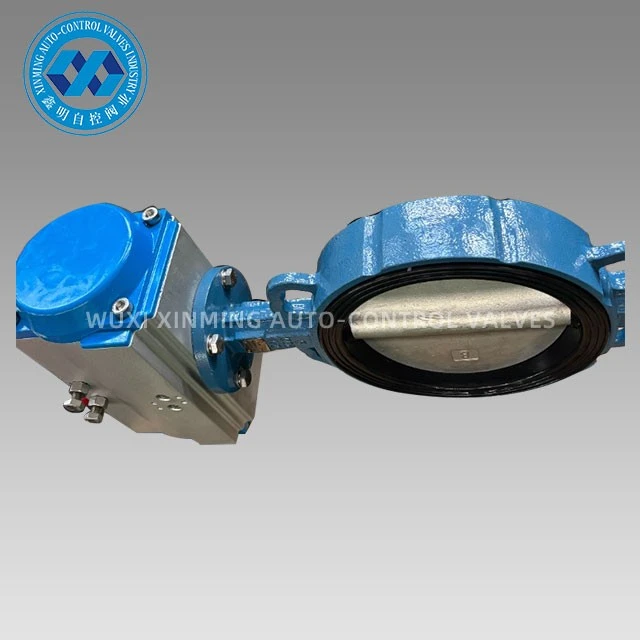

Pneumaatilise ajamiga -juhitav liblikklapp sisaldab suure jõudlusega-keskjoont/topeltekstsentrilist liblikklappi koos hammaslati- või kahvli{2}}tüüpi pneumaatilise ajamiga, mis tagab kiire avanemise ja sulgemise ning täpse reguleerimise alates 0-90 kraadist puhta suruõhuga. Klapi korpusel on voolujooneline ketta{6}}kujuline voolukanal, mille tulemuseks on äärmiselt madal rõhulang, kui see on täielikult avatud, ja nullmulli tihend, kui see on suletud. Spetsiaalselt automatiseeritud protsesside jaoks loodud see vastab kaasaegse tööstuse rangetele kiiruse, ohutuse ja energiatõhususe nõuetele.
Toote eelised:
Kiire avamine ja sulgemine
Ühetoimeline-Vähem või võrdne 0,5 s, kahe-toimega Vähem kui 1 s, vähendades veehaamri ja kandja raiskamist.
Kõrge pöördemomendi väljund
Kahvli konstruktsioon tagab kuni 15 000 N·m, juhtides hõlpsalt DN1200 suure-läbimõõduga klapiplaate.
Pikaajaline{0}}pitseerimine
EPDM/PTFE komposiitkummist vooder säilitab ANSI klassi VI nulli lekke isegi pärast 500 000 tsüklit.
Tulekindel ja anti{0}}staatiline
Vastab API 607 ja ISO 10497 nõuetele, sobib tuleohtlike gaaside ja tolmustes keskkondades.
Modulaarne ühendus
Täiturmehhanism ja klapi korpus kasutavad ISO 5211 standardi äärikuid; Kohapeal-elektriliste/hüdrauliliste ajamite vahetamine võtab aega vaid 10 minutit.
Märkimisväärne energiasääst
Õhu{0}}voolutarve on vaid 1/3 samade tehniliste nõuetega elektriajamite omast; vedru lähtestamine on saadaval õhuallika rikke korral, tagades ohutu asendi.
Tehnilised andmed:
Läbimõõt: DN40-DN1200 (1½"-48")
Rõhk: PN6-PN100 / klass 125-600
Temperatuur: -40 kraadi ~+200 kraadi (madala-temperatuuri tüüp -60 kraadi , kõrge temperatuuri tüüp +450 kraadi)
Klapi korpus: kõrgtugev malm, WCB, CF8, CF8M, dupleksteras, alumiiniumpronks
Klapiplaat: CF8, CF8M, nailonkate, Hastelloy
Puks: EPDM, NBR, PTFE, FKM, silikoonkumm
Täiturmehhanism: topelt-toimega/vedrutagastus, IP66/IP67 kaitse, valikuline plahvatuskindel-Ex d IIB T6
Ühendus: vahvel, nukk, äärik, ANSI/JIS/DIN
Lekkemäär: ANSI klass VI / nullmulli tase
Kvaliteedikontroll:
→ Kahekordne materjalikontroll: spektraalanalüüs ja madalal{0}}temperatuuril põrutustestimine
→ Ühekordne-töötlus viie-teljega töötlemiskeskuses, ümarus 0,02 mm või väiksem
→ 100% 1,5-kordse PN-korpuse tugevuskatse + 1.1x madala rõhuga-õhutiheduse test
→ Täiturmehhanismi käigu kalibreerimine laserjälgijaga, lineaarsusaruanne arhiveeritud 5 aastat
→ Kolmanda osapoole API 6D, CE, ISO 9001 auditid, saadetisega kaasas olevad originaalaruanded
Pakkimine ja kohaletoimetamine:
Pakendamine ja transport: klapi korpus ja ajam on kumbki ümbritsetud VCI roostevastase{0}}kilega ning välimine karp on valmistatud viiest kihist tugevdatud lainepapist; kinnitatud puidust kaubaaluste ja plastikust terasrihmadega, sobib meretranspordiks temperatuuril -50 kraadi kuni +70 kraadi. Saatemärk sisaldab projekti numbrit ja QR-koodi; garantiisertifikaadi ja testvideo allalaadimiseks skannige kood.
-Müügijärgne teenindus:
• 18-kuuline garantiiaeg, tootmisdefektide korral tasuta asendus.
• Siseriiklik 24-tunnine vastus, 72-tunnine kohalejõudmine; välismaal 48-tunnine videodiagnostika, varuosad tarnitakse otse DHL-i kaudu.
• Elutsükli rekord: haavatavate osade loend, hooldusvideod, veebikoolitus.
• Pakub iga-aastaseid ülevaatusi ja toimivuse kalibreerimist, et tagada ventiilide stabiilne töö 10+ aastaks.
Meie tugevus: 1998. aastal asutatud WUXI XINMING AUTO{0}}CONTROL VALVES INDUSTRY CO., LTD. pindala on 38 000 ㎡ ja aastane tootmisvõimsus on 120 000 pneumaatilise ajamiga{8}}juhitavate liblikventiilide ja nendega seotud täiturmehhanismide komplekti. Meie DMG Saksamaa ja MAZAK Jaapani töötlemiskeskustega ning API 6D vedelikulaboriga koosneb meie uurimis- ja arendusmeeskond 26 inimesest ja omab 42 patenti. Meie tooteid eksporditakse 56 riiki, pakkudes klapilahendusi sellistele ülemaailmsetele projektidele nagu Shell, BASF ja Sinopec. Valige XINMING, valige töökindlus ja tõhusus!
