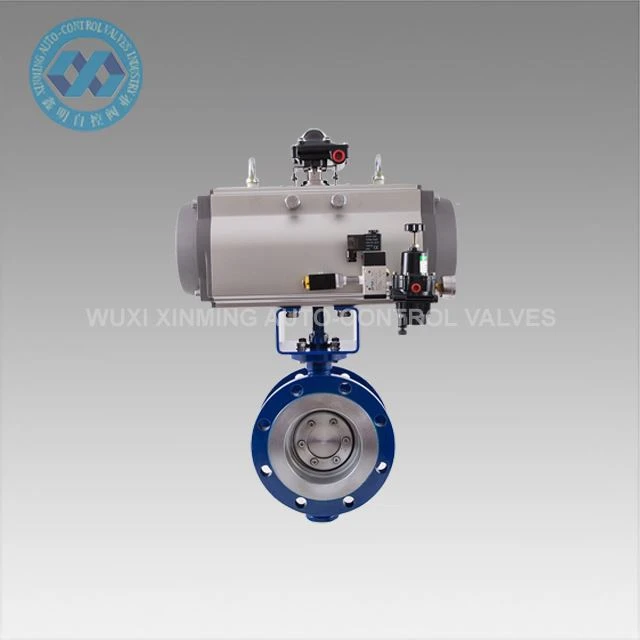

Liblikklapp metallist metalli külge

Metallist metalliga liblikventiil sobib kõrget-temperatuuri,{1}}kõrgrõhku ja soojust-säilitavate torustike jaoks. Selle funktsioon on voolu avamine, sulgemine või reguleerimine. Sellel on kompaktne struktuur, väike suurus, kerge kaal, paindlik töö ja mugav kasutamine.

Küsi pakkumist

Kirjeldus

Meie liblikklapp koos metallist metalliga on kompaktne, kerge ja kulutõhus{0}}voolu reguleerimise lahendus, mis pakub mitmekülgset jõudlust erinevates rakendustes. See on kujundatud vahvli-stiilis konfiguratsiooniga, et äärikuid oleks lihtne paigaldada, ning see sobib eriti hästi vee-, õhu-, gaasi- ja pehmete keemiliste teenuste jaoks-piiratud ruumiliste torusüsteemide jaoks. Klapp sobib suurepäraselt nõudlikes tingimustes, sealhulgas kõrge{5}}temperatuuri, kõrge-rõhu ja soojust-säilivate torustike puhul, pakkudes usaldusväärseid avamis-/sulgemisfunktsioone ja voolu täpset reguleerimisvõimalust. Selle optimeeritud disain ühendab endas kompaktse struktuuri, väikese ruumijälje ja kerge konstruktsiooni paindliku tööga, et seda oleks mugav kasutada erinevates tööstuskeskkondades.

Tehniline parameeter:

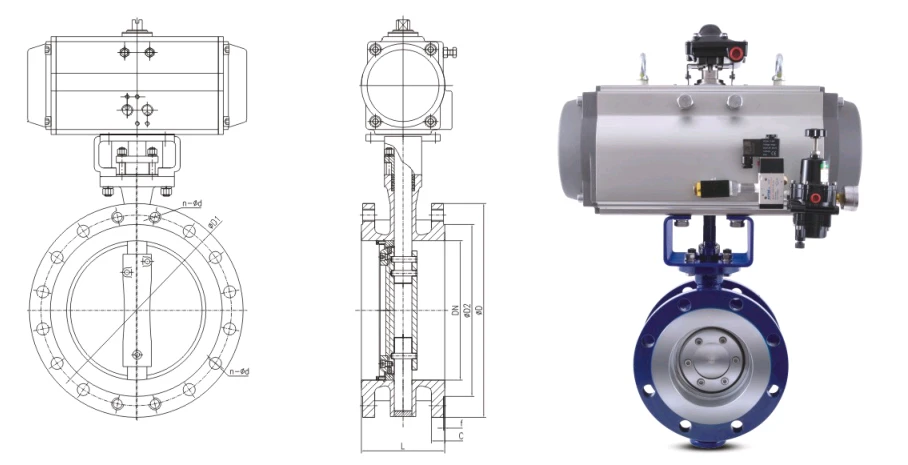

product-908-465

Nimiläbimõõt DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Executive standard		Kohaldamisala
Disain ja tootmine	JB/T8527, GB/T12224, API609, ASME B16.34 jne. standardne	Nominaalne läbimõõt	DN50-DN3600 2"-144"	Erinevatel ventiilidel on erinevad mõõtmed. Lisateabe saamiseks helistage
Ühendusäärik	GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 jne. Standard	Nominaalne rõhk	PN2.5-PN260 klass150-klass 1500
Konstruktsiooni pikkus	GB/T12221API609 IS05752 jne.Standard	Temperatuurivahemik	-196C-600C
Kontrollimine ja katsetamine	JB/T9092 GB/T26480 API598 IS05208 jne Standardne	Ühendusmeetod	Ääriku tüüp, põkkkeevis tüüp, vahvli tüüp, kõrva tüüp jne.
		Korpuse materjal	Süsinikteras, kroommolübdeenteras, austeniitse roostevaba teras, dupleks roostevaba teras, titaanisulam, Hastelloy, Monel jne.

Toote omadused:
Premium metallist tihend: karastatud roostevabast terasest iste ja ketas tagavad usaldusväärse väljalülituse-ka pärast pikaajalist kasutamist
Kõrge-temperatuuri/kõrgsurve{1}}disain: sobib kuni 650 kraadi teenuste jaoks ja ANSI klassi 600 rõhureitingutega
Kompaktne ja kerge: 30% kergem kui võrreldavate võimsustega väravaventiilid
Kahesuunaline vool: suurepärane tihendusvõime mõlemas voolusuunas

Disaini eelised:
Kolmekordne-nihke disain hoiab ära kulumise ja tagab nulli lekke
Tuleohutu{0}}konstruktsioon vastab API 607/6FA standarditele
Madal töömoment vähendab täiturmehhanismi nõudeid
Hooldusvaba{0}}töö pika kasutuseaga

Tüüpilised rakendused:
Rafineerimistehased ja naftakeemiaprotsessid
Elektrijaamade aurusüsteemid
Kõrge{0}}temperatuuriga gaasi ülekanne
Keemiline töötlemine abrasiivse ainega

Meie kohta:

Meie ettevõtte toodetud XM-seeria pneumaatilised ajamid on uuritud, arendatud ja projekteeritud uute tehnoloogiate, uute materjalide, uute protsesside ja uuenduslike kontseptsioonide kasutuselevõtu igakülgsel rakendamisel kodu- ja välismaal ning vastavad täielikult uutele rahvusvahelistele standarditele: ISO5211, DIN3337 ja VDINDE-3845, NAMUR standard. Tooted on läbinud riikliku tehnilise järelevalve ameti kontrolli ja ISO9001:2000 rahvusvahelise kvaliteedisüsteemi tutvustuse. Tooteid kasutatakse laialdaselt keemiatööstuse, nafta rafineerimise, kaevandamise, elektrijaamade, metallurgia, ehituse, meditsiini, toidu, gaasi, teadusuuringute jne automaatjuhtimisel.

Ettevõte järgib korporatiivset põhimõtet "püüdleda paremat, esmajoones tehnoloogiat, siirust ja usaldusväärsust". Oleme pühendunud täiuslikule juhtimisele, kõrgele kvaliteedile, kahekordsele efektiivsusele, klientidele rahuldavate teenuste pakkumisele ning suhteliselt stabiilsete ja heade koostöösuhete loomisele seotud tööstusharudes. Kõik minu kolleegid ettevõttes loodavad siiralt teiega koostööd teha, et üheskoos sära luua.

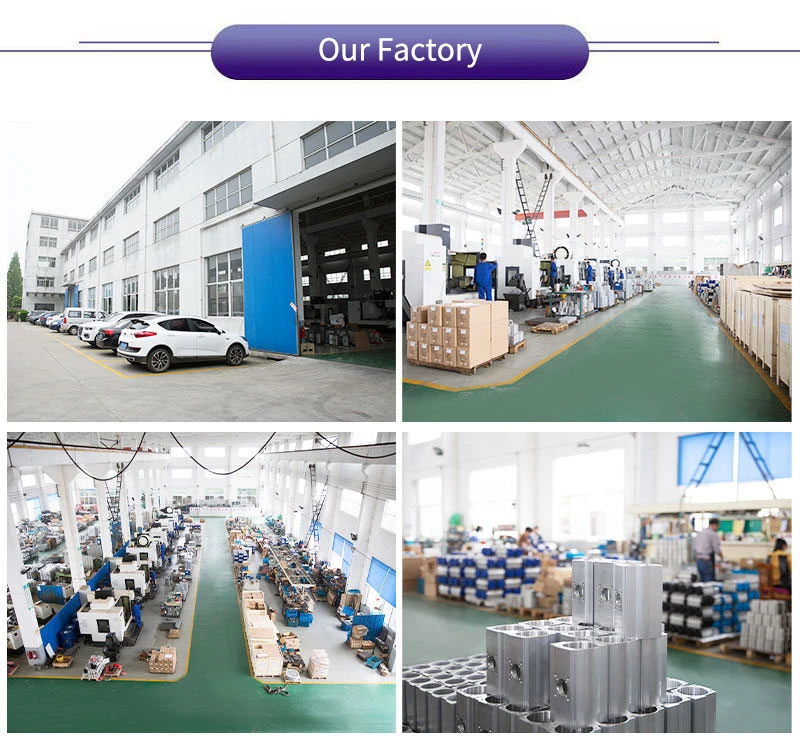

Our Factory
