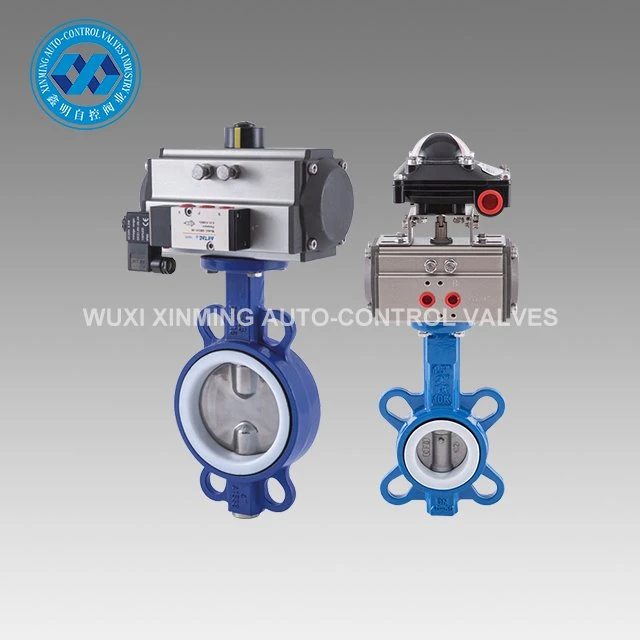

Kõrgtugevast malmist liblikventiil on lihtne reguleerventiil ja seda saab kasutada ka madala rõhuga torujuhtme keskkonna sisse--väljalülitamiseks-. Voolu automaatseks käivitamiseks ja peatamiseks kiiremini kui{3}}mootoriga käitatavad ventiilid, mis töötavad suruõhul. Peate täiturmehhanismi jõudvat õhku juhtima kas kaasasoleva elektrilise juhtventiili või käsitsi sisse-/väljalülitusventiili abil. Ventiilid ei vaja töötamiseks minimaalset rõhukadu sisse- ja väljalaskeava vahel.
Toote üksikasjad:
| Toote nimi | Kõrgtugevast malmist liblikklapp |
| Kaubamärgi nimi | Aktsepteeritakse ka XM-i ja OEM-i |
| Libliklapi suurus | 25-1000 mm |

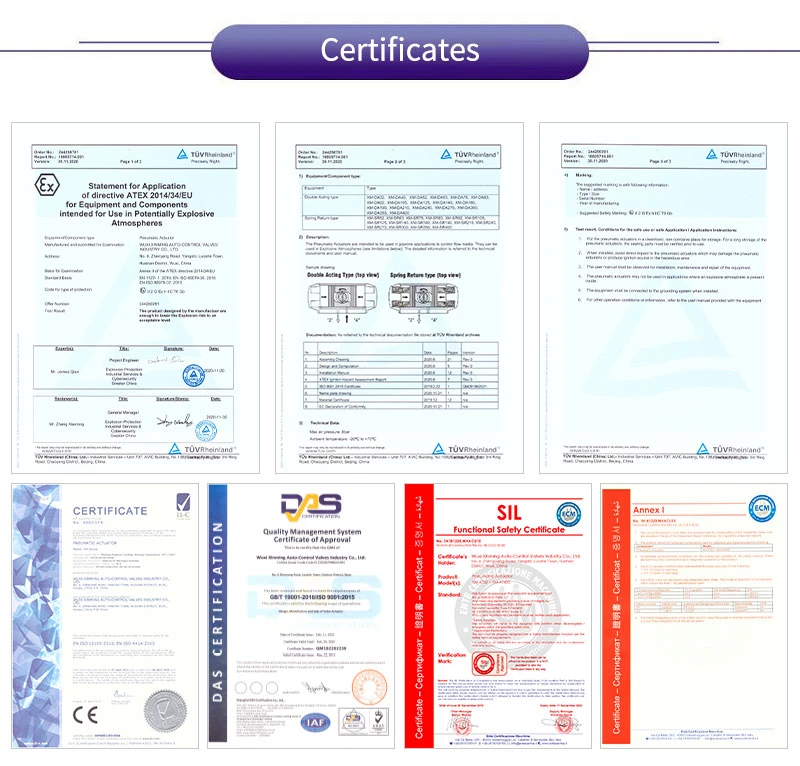

| Sertifitseerimine | CE, ATEX, SIL3, ISO9001:2016 |
| Klapi tüüp | Liblikas |
| Kasutamiseks koos | Vesi, õli, õhk, maagaas, aur, joogivesi |
| Tihendi materjal | metallist-metalliks- |
| Tehnilised andmed Vasta | API 609 |

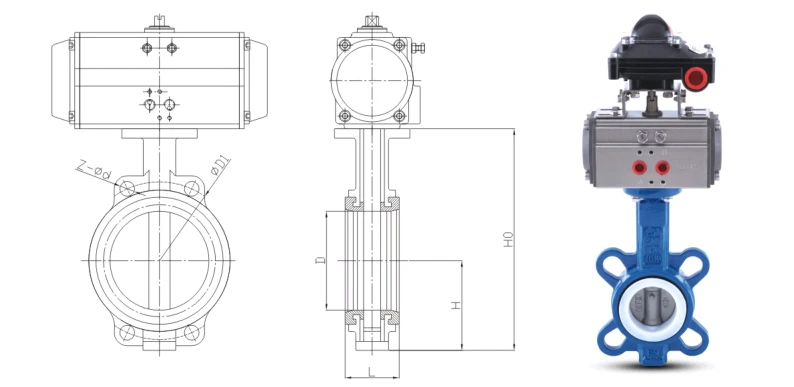

Tehniline parameeter:
| Nominaalne läbimõõt | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tolli | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Klapi projekteerimine ja valmistamine | Vastavalt GB/T12238 standardile | ||||||
| Klapi ääriku suurus | Vastavalt GB/T9113, GB/T17241.6 standardile | ||||||
| Klapi struktuurne pikkus | Vastavalt GB/T12221 standardile | ||||||
| Klapi kontroll ja eksperiment | Vastavalt GB/T13927 standardile | ||||||
Toote omadused:
• Kõrg{0}}surve nullleke: nelja tüüpi vulkaniseeritud klapipesad: EPDM/Viton®/NBR/PTFE, kahesuunaline mulli{1}}taseme tihend, kuni 16 baari.
• Kerge: sama kaliibri kaal on vaid 30–40% kuulventiili omast, mis vähendab torujuhtme toetamise kulusid.
• Pikk kasutusiga: klapivars on valmistatud roostevabast 416/316 SS dupleksterasest ja laagris kasutatakse kinnikiilumise vältimiseks isemäärivat mitte-metallist puksi.
• Isolatsioonisõbralik{0}}: laiendatud kaelaosa saab katta 2-tollise isolatsioonikihiga, mis sobib HVAC- ja välistorustike jaoks.
• Mitu ajamit: käepidemed, käigukastid, elektrilised, pneumaatilised ja hüdraulilised ajamid, kõik ühendatud vastavalt ISO 5211 standardi äärikutele.
• Täielikud sertifikaadid: WRAS, ACS joogivee load API-609, BS EN 593 ja ISO 5752 järgi.
Meie teenus:
1) 7x24-tunnine vihjeliin
2) Range kvaliteedikontroll
3) Hea kvaliteet soodsa hinnaga
4) Suurepärane järel{1}}teenindus
5) Interneti-tehniline tugi
6) Kiire tarneaeg
Toote rakendused:
• Soe ja külm vesi, merevesi, kanalisatsioon ja aurutorustikud
• HVAC kliimaseadmed, kaugküte
• Nafta-, keemia-, toiduaine-, farmaatsia- ja laevaehitus
• Toidu{0}}kvaliteediga vedelikud: joogid, alkohol, puhastatud vesi
• Gaas ja vaakum: gaas, suruõhk, vaakumsüsteemid
Meie kohta:

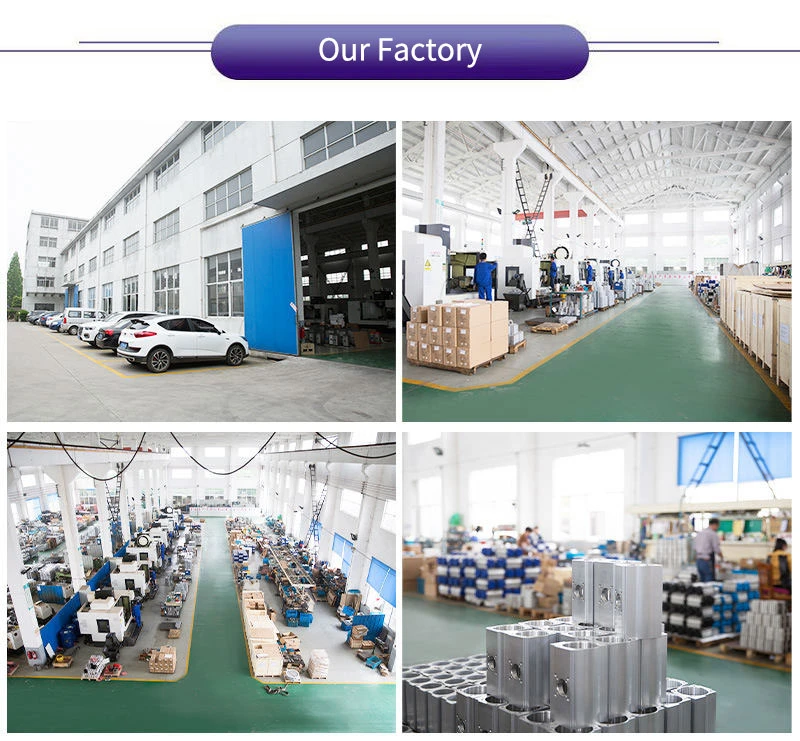

Wuxi Xinming Auto{0}}control Valves Co., Ltd. on spetsialiseerunud ISO9001-sertifikaadiga XM-seeria pneumaatiliste ajamite ja automaatsete juhtventiilide tootmisele, mis vastavad ISO5211/DIN3337/VDI/VDE-3845/NAMUR standarditele. Täiustatud uurimis- ja arendusvõimaluste ning tootmisrajatistega teenindavad meie tooted mitmesuguseid tööstusharusid, sealhulgas nafta- ja gaasi-, keemia- ja elektrijaamu, mis kehastavad uuenduslike lahenduste ja usaldusväärse jõudluse kaudu meie pühendumust tehnoloogiale, esmajärjekorras kvaliteet, tipptase. Kui vajate kõrgtugevast malmist liblikklappi, võtke meiega ühendust.
