Tarnija tootekirjeldused

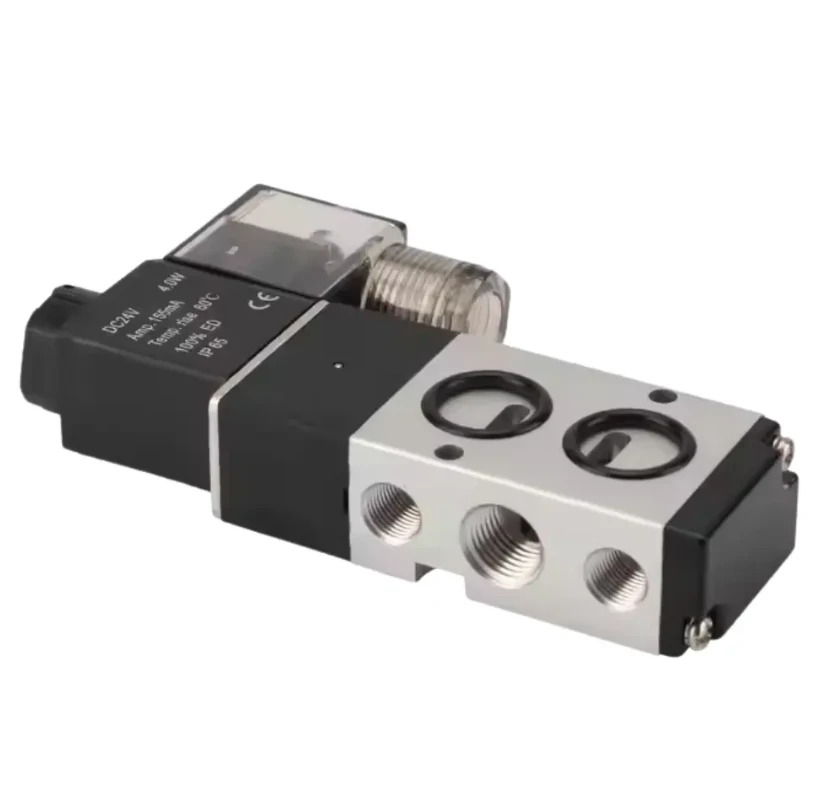

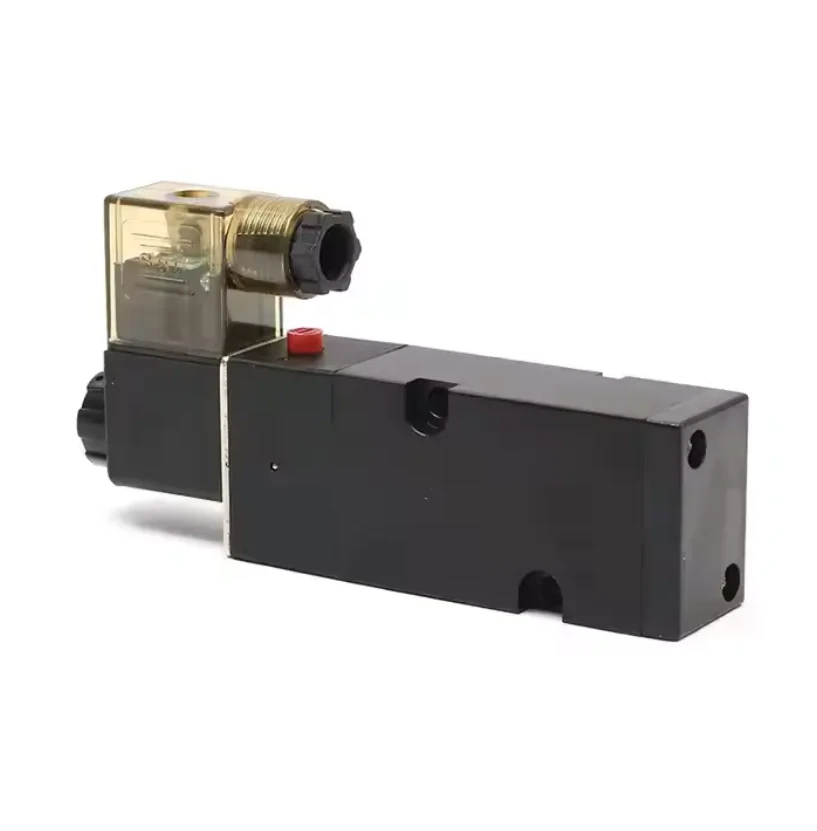

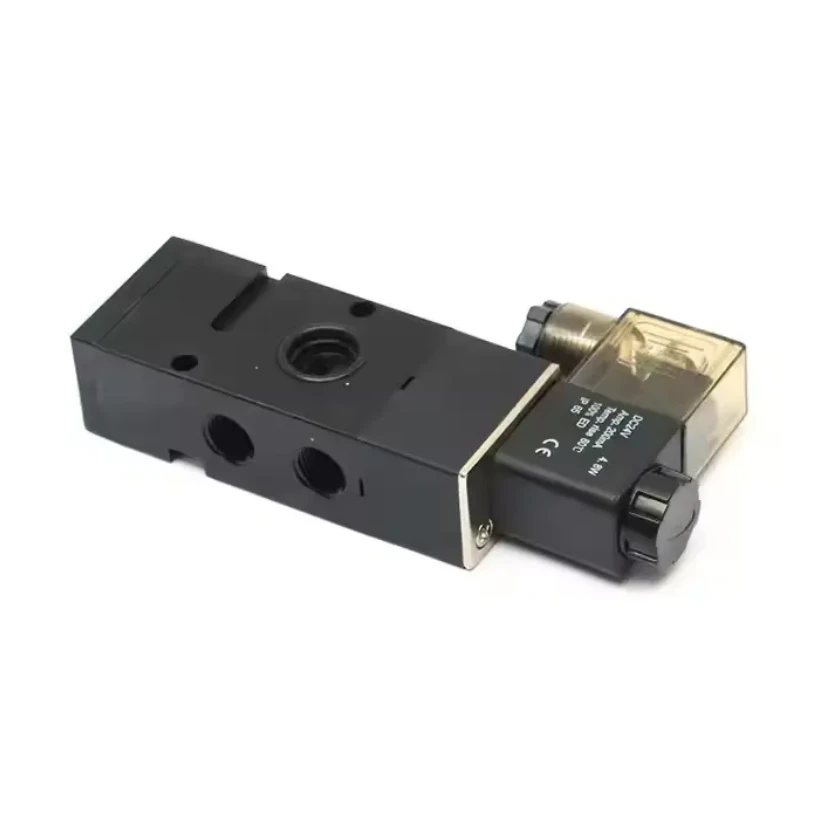

Solenoidventiil on pneumaatilise süsteemi põhikontrollielement, mis kontrollib suruõhu voolu suunda ja sisselülitamist elektrisignaali kaudu, et juhtida pneumaatilise ajami lineaarset või pöörlevat liikumist (näiteks silindrit ja klapi). Selle olemus on pneumaatilise ajami "elektrooniline juhtimislülitus", et realiseerida automatiseerimissüsteemi täpset toimingu juhtimist.
Koostööpõhimõte
Juhtimislink:
PLC/kontroller → Solenoidventiili elektriline signaal → suruõhukanali lülitamine → pneumaatiline ajami toiming (sisse/välja/reguleerimine).
Tüüpiline protsess:
Solenoidventiil saab võimsust, vahetab gaasirada ja suruõhk siseneb ajami kambrisse;
Rõhk surub kolvi/membraani, mille tulemuseks on mehaaniline nihe;
Pärast toitekahjustust lähtestatakse solenoidventiil, gaas tühjendatakse ja ajam naaseb algsesse asendisse (kevadise tagasisaatmine või gaasi tagasipööramine).
Põhistruktuuri kujundamine
Solenoidventiili sektsioon
Klapi kehatüüp:
Kahe-positsiooniga tee (2/3): kontrollige üksikut toimingut silindrit (ühe sisselaske + heitgaas).
Kahepositsioon viiesuunaline (2/5): kontrollige topelttoimelisi silindreid (topelt sisselaske + topelt heitgaasid).
Sõidurežiim:
Otsene tegevus: väike voolu otsene ajam (kiire reageerimine, sobib kõrgsageduslikuks tööks).
Piloothaldus: õhurõhu abistatav lülitus (suur vool, kõrgsurve stsenaariumid).
Spetsiaalne disain:
Plahvatuskindlad mähised (ATEX sertifitseeritud) tuleohtlike keskkondade jaoks;
Madal energiatarve (0. 5W ~ 1W) aku kestvuse pikendamiseks;
Käsitsi hädaolukorra nupp (võib sunnitud gaasi teed elektrivõimsuse korral muutma).
Sobitamine ajamiga
Liidese standard: vastab ISO 15407 või NFPA spetsifikatsioonidele, et tagada kiire gaasi ühendus.
Voolu sobitamine: klapi CV väärtus peab vastama ajami kiiruse nõuetele.
Valiku- ja hoolduspunktid
Valiku võti
Teamikutüüp: ühe näitleja (vajalik kevadine tagasisaatmine) või topeltnäitleja (topelt gaasitee juhtimine);
Töösagedus: valige otsene töötav solenoidventiil kõrgsageduslikes stseenides;
Keskkonnavajadused: plahvatuskindel, korrosioonivastane, temperatuuriga kohanemisvõime ({2}} kraad ~ 80 kraad);
Energiasäästlikud nõuded: väike energiatarve või impulsi hoidmine energiatarbimise vähendamiseks.
Levinud vead ja lahendused
Mähi põletamine: ülekoormuse vältimiseks kontrollige pinge stabiilsust;
Spooli kinni jäänud: puhastage regulaarselt õhuallikas (lisage filter), kasutage kuiva õhku;
Õhu leke: vahetage tihendusrõngas (NBR/FKM materjal), kontrollige klapi korpuse kulumist.
Hooldusoovitus
Igakuine kontroll solenoidventiili reageerimise tundlikkus;
Kvartaalne puhastusgaas läbi filtri;
Asendage haavatavad pitserid igal aastal.
