Koostööpõhimõte
Juhtimislink:
PLC/kontroller → Solenoidventiili elektriline signaal → suruõhukanali lülitamine → pneumaatiline ajami toiming (sisse/välja/reguleerimine).
Tüüpiline protsess:
Solenoidventiil saab võimsust, vahetab gaasirada ja suruõhk siseneb ajami kambrisse;
Rõhk surub kolvi/membraani, mille tulemuseks on mehaaniline nihe;
Pärast toitekahjustust lähtestatakse solenoidventiil, gaas tühjendatakse ja ajam naaseb algsesse asendisse (kevadise tagasisaatmine või tagurpidi gaasivarustus).
Põhistruktuuri kujundamine
Solenoidventiili sektsioon
Klapi kehatüüp:
Kahe-positsiooniga tee (2/3): kontrollige üksikut toimingut silindrit (ühe sisselaske + heitgaas).
Kahepositsioon viiesuunaline (2/5): kontrollige topelttoimelisi silindreid (topelt sisselaske + topelt heitgaasid).
Sõidurežiim:
Otsene tegevus: väike voolu otsene ajam (kiire reageerimine, sobib kõrgsageduslikuks tööks).
Piloothaldus: õhurõhu abistatav lülitus (suur vool, kõrgsurve stsenaariumid).
Spetsiaalne disain:
Plahvatuskindlad mähised (ATEX sertifitseeritud) tuleohtlike keskkondade jaoks;
Madal energiatarve (0. 5W ~ 1W) aku kestvuse pikendamiseks;
Käsitsi hädaolukorra nupp (võib sunnitud gaasi teed elektrivõimsuse korral muutma).
Sobitamine ajamiga
Liidese standard: vastab ISO 15407 või NFPA spetsifikatsioonidele, et tagada kiire gaasi ühendus.
Voolu sobitamine: klapi CV väärtus peab vastama ajami kiiruse nõuetele.

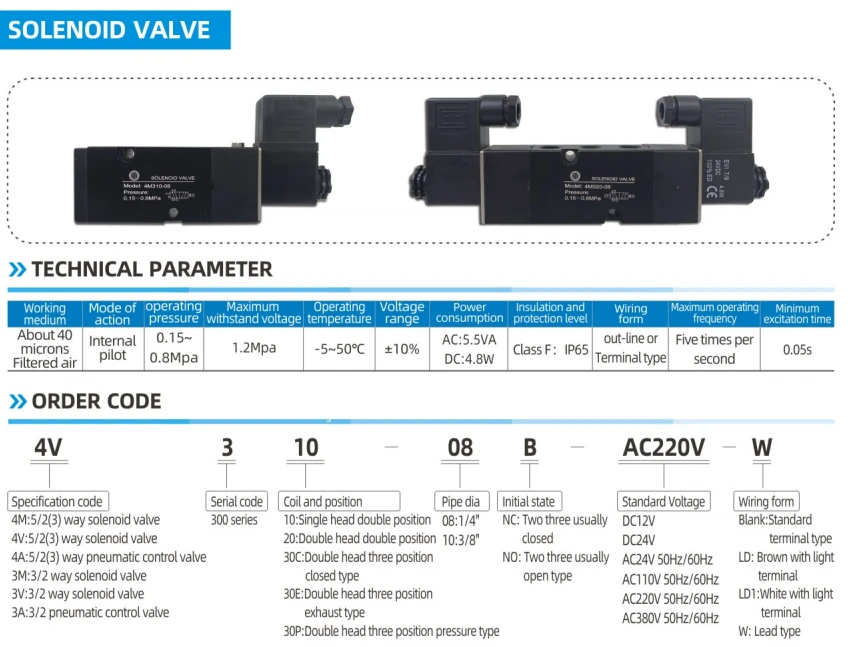

Peamised jõudluse parameetrid
Pinge ühilduvus: DC 24V (tavaliselt kasutatakse tööstuses), AC 220V (suure võimsusega stsenaarium).
Reaktsiooniaeg: vähem või võrdne 50 ms (kiire ventiil võib jõuda 10 ms, mõjutades ajami sagedust).
Töörõhuvahemik: {{0}}.
Kaitseklass: IP65 (tolmukindel ja veekindel), mis sobib karmide töötingimuste jaoks.
Tsükli eluiga: suurem või võrdne 10 miljoni korraga (kõrge usaldusväärsusega tööstuslik disain).
Tüüpilised rakenduse stsenaariumid
Ventiini automaatjuhtimine:
Õli torujuhtme kuuliklapi kaug avamine ja sulgemine;
Keemiataimede reguleerivate ventiilide täpne voolujuhtimine.
Mehaaniline toimingu ajam:
Automaatne tootmisliini klambri silindri klamber;
Pakendimasinate materjali lükkamine ja positsioneerimine.
Turvalisuse blokeerimissüsteem:
Katkestage hädaabi ajal kiiresti õhuvarustus (ESD);
Tuletõrjeventiili pneumaatiline hädaolukord.
