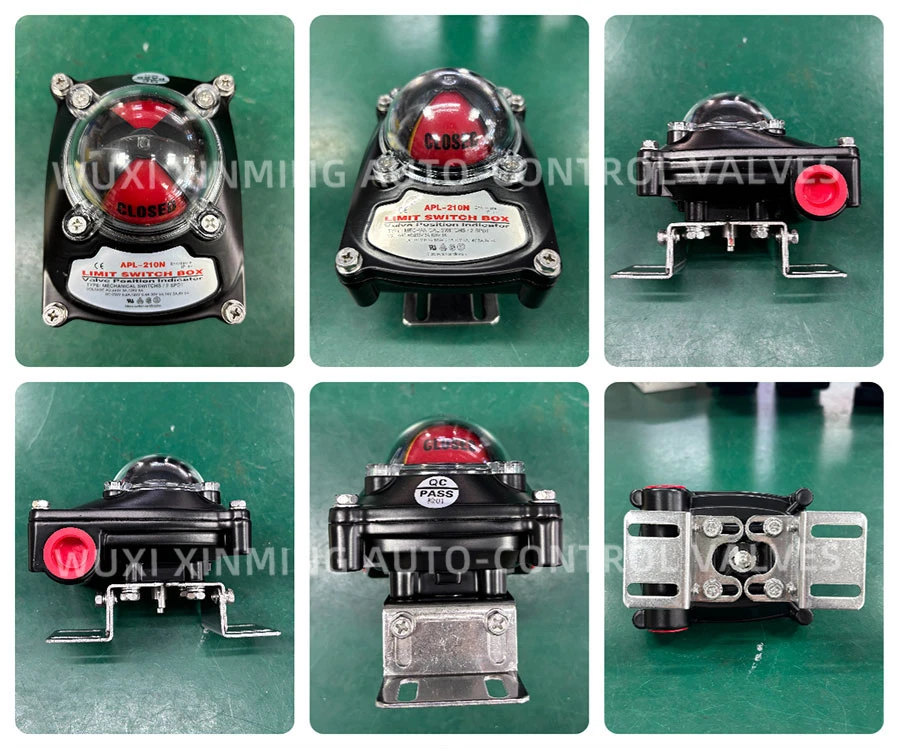

Piirlülituskast APL-210N on loodud usaldusväärseks klapiasendi tagasisideks tööstusautomaatikas kasutatavates pneumaatilistes täiturmehhanismides. See pakub selget avamise/sulgemise näitu ja elektrilisi lülitussignaale, et toetada veerandpöördega ventiilide, näiteks kuulventiilide ja liblikventiilide jälgimist ja juhtimist.

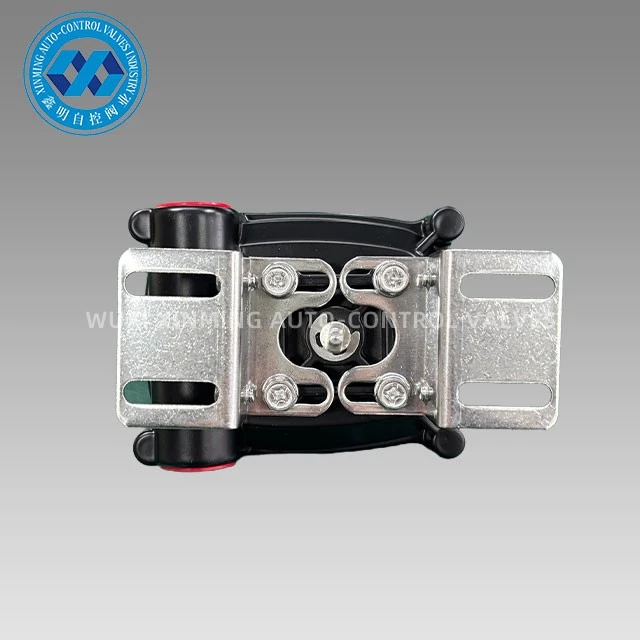

Otse täiturmehhanismile paigaldatud seade muudab pöörleva klapi liikumise mehaaniliseks lülitustoiminguks. Need signaalid saadetakse tavaliselt PLC- või DCS-süsteemidesse, võimaldades täpset klapi oleku kinnitamist protsessi juhtimise ja turvablokeeringu rakendustes.
Toote spetsifikatsioonid
| Mudel | APL-210N |
| Materjal | Alumiiniumist survevalu/roostevaba teras (304/316) |
| Kest |
IP67 |
| Ümbritsev temperatuur | -25 kraadi ~ +85 kraadi |
| Asukoha indikaator | on-kollane; väljas-punane |
| Kaabli sisend | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Elamu projekteerimine ja keskkonnakaitse
Korpus on olenevalt korrosiooni- ja vastupidavusnõuetest saadaval alumiiniumvalu-või roostevabast terasest (304/316).
- Alumiiniumkorpus: üldine tööstusteenus
- Roostevabast terasest korpus: söövitav või avamerekeskkond
IP67 kaitseklass tagab vastupidavuse tolmu sissetungimise ja ajutise vette kastmise vastu, muutes selle sobivaks avatud välipaigaldistele.
Mehaaniline asendi tagasiside süsteem
Sisemine nukk{0}}mehhanism tagab mehaaniliste lülitite otsese käivitamise, mis põhineb klapi pöörlemisel.

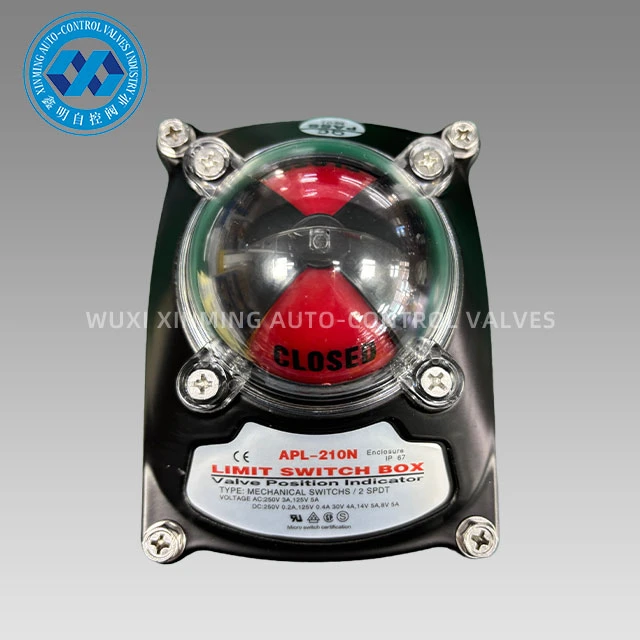

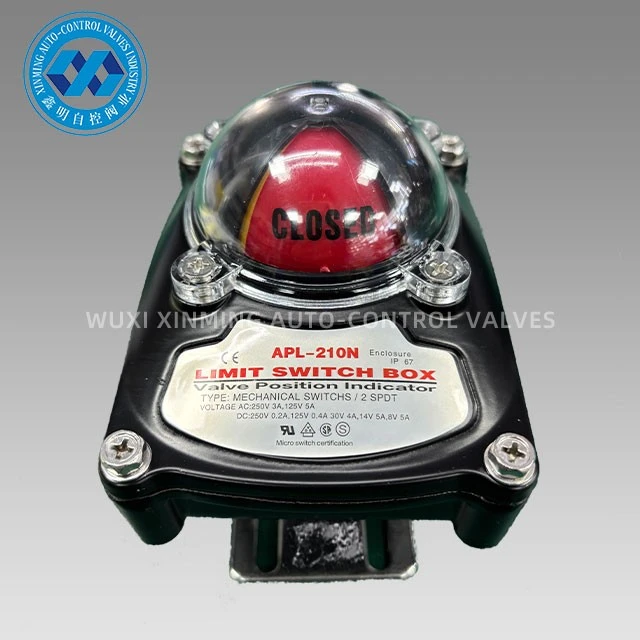

Asukoha näit antakse visuaalse indikaatori kaudu:
- Kollane: klapp avatud
- Punane: klapp suletud
See võimaldab klapi oleku otsest kontrollimist ilma juhtimissüsteemi juurdepääsuta.

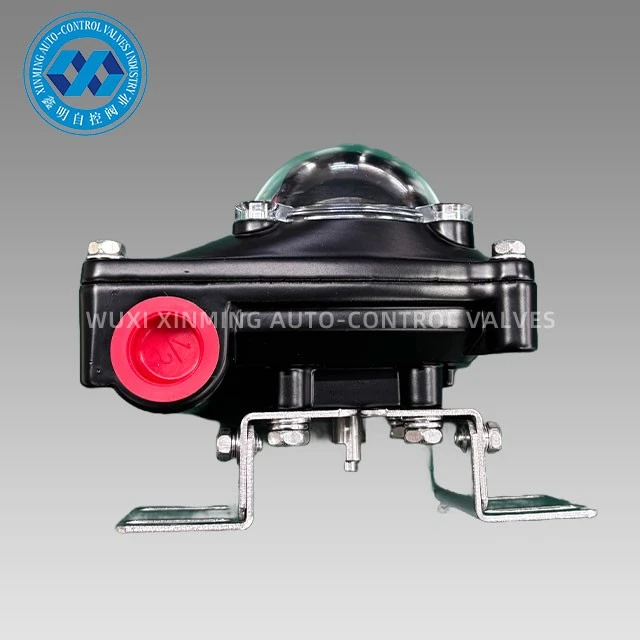

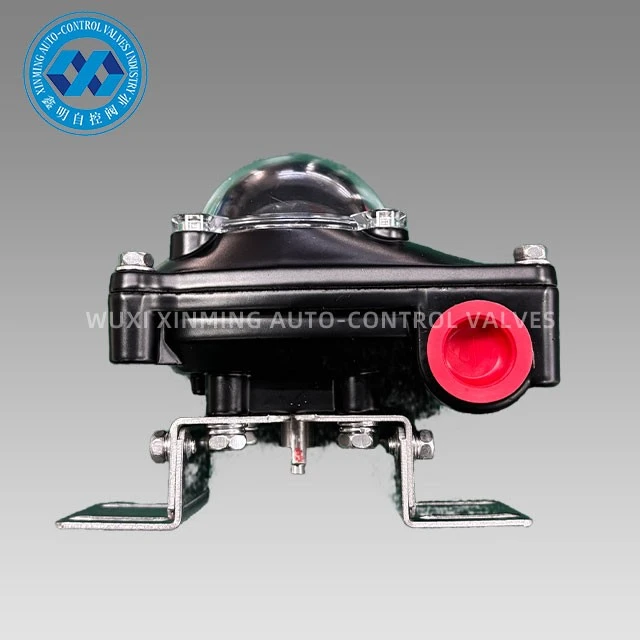

Elektriline integreerimine ja kaabli sisestus
APL-210N toetab mitut kaablisisendi konfiguratsiooni ülemaailmse installi ühilduvuse tagamiseks:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
See paindlikkus toetab integreerimist erinevatesse piirkondlikesse standarditesse ja täiturmehhanismide juhtimisarhitektuuridesse.
Rakendusala
APL-210N kasutatakse klapiautomaatikasüsteemides, mis nõuavad usaldusväärset diskreetse asukoha tagasisidet, sealhulgas:
- Pneumaatilise täiturmehhanismi sõlmed
- Kvart{0}}pöördventiilisüsteemid
- Nafta- ja gaasijuhtmete infrastruktuur
- Keemilise töötlemise tehased
- Vee- ja kanalisatsioonisüsteemid
- Üldine tööstusprotsesside juhtimine
Mehaanilised piirlülitikarbid on tööstusautomaatikas laialdaselt kasutusel tänu nende taluvusele välitingimustele, prognoositavale lülituskäitumisele ja ühilduvusele standardsete täiturmehhanismide liidestega. APL-210N on positsioneeritud rakenduste jaoks, kus töökindlus ja töö järjepidevus on täiustatud diagnostikafunktsioonide ees tähtsamad.
