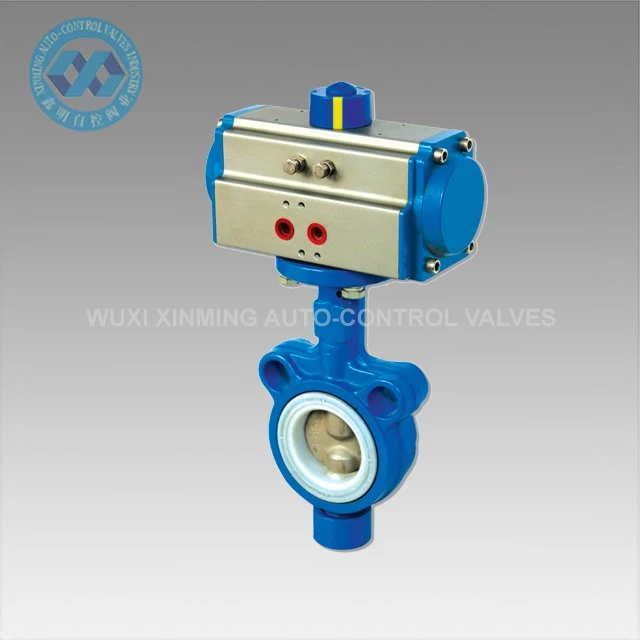

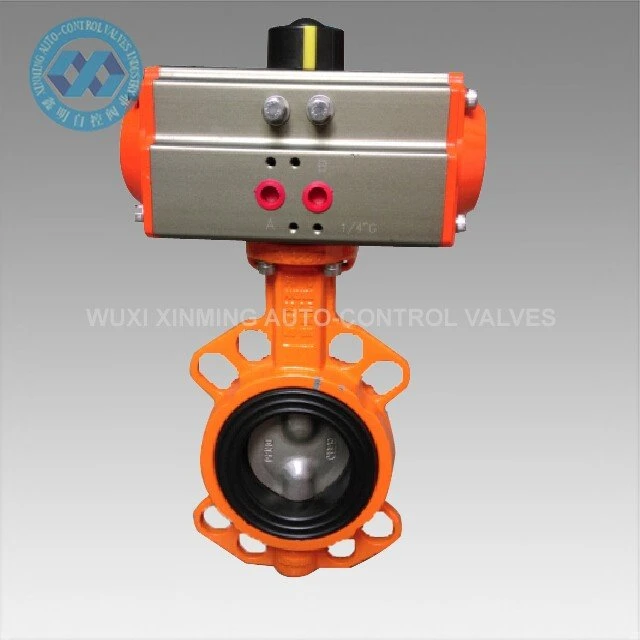

Vahvli liblikklapil on lihtne struktuur, väike suurus, kerge kaal, madal hind, mugav juhtimine ja kasutamine, suur efektiivne tsirkulatsiooniala, kiire avamine ja sulgemine, tööjõu kokkuhoid ja hea tihendusvõime ning sellel on metallist kõva tihendi ja elastse tihendi eelised.
Voolu automaatseks käivitamiseks ja peatamiseks kiiremini kui{0}}mootoriga käitatavad ventiilid, mis töötavad suruõhul. Peate täiturmehhanismi jõudvat õhku juhtima kas kaasasoleva elektrilise juhtventiili või käsitsi sisse-/väljalülitusventiili abil. Ventiilid ei vaja töötamiseks minimaalset rõhukadu sisse- ja väljalaskeava vahel.
Täiturmehhanism paigaldatakse otse klapi korpusele, et minimeerida liikumist ja vähendada kulumist. Täiturmehhanismi ülaosas olev visuaalne vooluindikaator näitab, kas klapp on avatud või suletud. Käsitsi ületamine võimaldab teil ventiili voolukatkestuse ajal kasutada.
Toote üksikasjad
| Toote nimi | Vahvli liblikklapp |
| Kaubamärgi nimi | Aktsepteeritakse ka XM-i ja OEM-i |
| Libliklapi suurus | 25-1000 mm |
| Sertifitseerimine | CE, ATEX, SIL3, ISO9001:2016 |
| Klapi tüüp | Liblikas |
| Kasutamiseks koos | Vesi, õli, õhk, maagaas, aur, joogivesi |
| Tihendi materjal | EPDM-kumm, NBR, PTFE, metall-to-metalliks |
| Tehnilised andmed Vasta | API 609 |

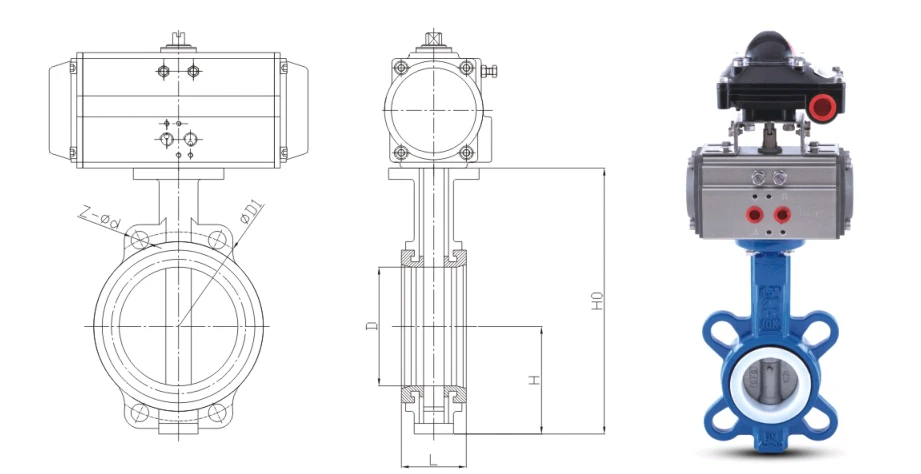

Tehniline parameeter:
| Nominaalne läbimõõt | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tolline | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Klapi projekteerimine ja valmistamine | Vastavalt GB/T12238 standardile | ||||||
| Klapi ääriku suurus | Vastavalt GB/T9113, GB/T17241.6 standardile | ||||||
| Klapi struktuurne pikkus | Vastavalt GB/T12221 standardile | ||||||
| Klapi kontroll ja katse | Vastavalt GB/T13927 standardile | ||||||
Toote omadused:
• Kerge ja kompaktne: sama kaliibriga kaal on vaid 1/6 siibrist ja paigaldusruum väheneb 50%
• Kahesuunaline mulli{0}}klassi tihend: EPDM/NBR/VITON/PTFE elastne klapipesa, leke puudub (ISO 5208 määr A)
• Madal pöördemoment: voolujooneline liblikplaat + isemääriv hülss, mida on lihtne juhtida käsitsi, pneumaatiliste ja elektriliste ajamite abil
• Veebipõhine hooldus: klapi korpus ei ulatu torujuhtmesse ja liblikplaadi saab välja tõmmata, vabastades lahtivõtmiseks ja kokkupanekuks neli äärikupolti
• Multifunktsionaalne: seda saab täielikult avada ja sulgeda ning seda saab ka täpselt reguleerida vahemikus 15–75 kraadi
Toote rakendused:
• Kommunaalvesi: toorvesi, puhas vesi, kanalisatsioon, pumbajaama isolatsioon
• HVAC: tsentraalne kliimaseade, kaugküte, jahutusvee tsirkulatsioon
• Toit ja ravimid: CIP/SIP puhastussüsteem, FDA 3A sanitaarklass on valikuline
• Keemia ja naftakeemia: nõrk hape ja leelised, lahusti, pulber, pneumaatiline konveiertorustik
• Toiteenergia: jahutustorn, kondensaat, sprinklersüsteem
Pakkumise võime
Tarnevõime: 1000 ühikut kuus, pneumaatiline liblikklapp
Pakkimine ja kohaletoimetamine
Pakendi üksikasjad:
1) Kui suur kogus, vineerist ümbris
2) Kui kogus on väike, siis kast või vineerist kaubaalus
Lähtesadam: Shanghai, Hiina
Tarneaeg:
|
Kogus (ühikud) |
1-50 |
51-1000 |
＞1001 |
|
Hinnang Kellaaeg (päevad) |
Kaup laos |
30 |
Läbirääkimistel |
Meie Teenus
1) 7x24-tunnine vihjeliin
2) Range kvaliteedikontroll
3) Hea kvaliteet soodsa hinnaga
4) Suurepärane järel{1}}teenindus
5) Interneti-tehniline tugi
6) Kiire tarneaeg
Valiku ja tellimise näpunäited:
Kui sööde sisaldab osakesi, mille suurus on suurem või võrdne 2 mm, valige kõva tihend või topeltekstsentriline struktuur.
Kui tuleohutus on vajalik, saab valida grafiidist täiteaine + SS316L lahas.
Pakkuda elektrilist 24 V/220 V, pneumaatiline kahetoimeline/vedru lähtestamine, piirlüliti, asendiregulaatori täiskomplekt.
Kui vajate Wafer Butterfly Valve CAD-jooniseid, 3D-mudeleid või projekti kohandamislahendusi, võtke ühendust: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.

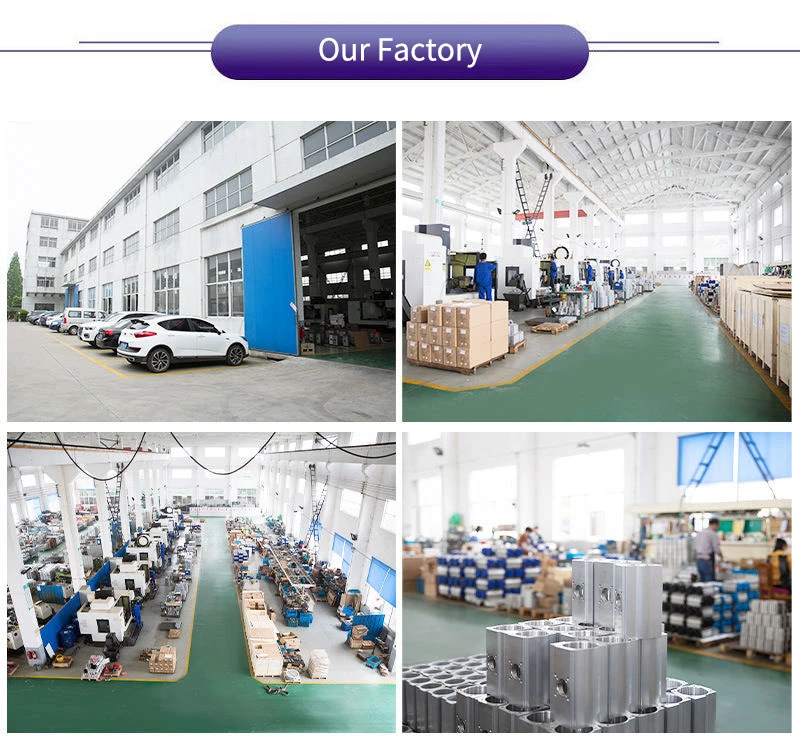

Meie kohta:
Wuxi Xinming Auto{0}}control Valves Co., Ltd. on spetsialiseerunud ISO9001-sertifikaadiga XM-seeria pneumaatiliste ajamite ja automaatsete juhtventiilide tootmisele, mis vastavad ISO5211/DIN3337/VDI/VDE-3845/NAMUR standarditele. Täiustatud uurimis- ja arendusvõimaluste ning tootmisrajatistega teenindavad meie tooted mitmesuguseid tööstusharusid, sealhulgas nafta- ja gaasi-, keemia- ja elektrijaamu, mis kehastavad uuenduslike lahenduste ja usaldusväärse jõudluse kaudu meie pühendumust tehnoloogiale, esmajärjekorras kvaliteet, tipptase.
