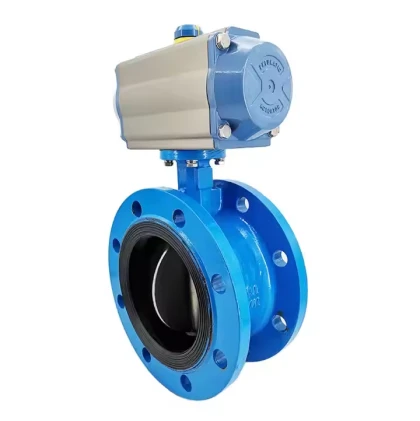

Kahekordse ekstsentrilise äärikuga liblikklapi tehnilised andmed
Disaini evolutsioon
See täiustatud klapikonstruktsioon sisaldab kahe{0}}telje nihke geomeetriat, mis suurendab oluliselt jõudlust tavalistest libliklappidest kaugemale. Uuenduslik konfiguratsioon pakub:
60-80% tööpöördemomendi vähenemine
Pikendatud hooldusvälbad (3-5x standardne klapi eluiga)
Usaldusväärne jõudlus ekstreemsetes tingimustes (600 kraadi /PN40)
Tehnilised eelised
Nihke geomeetria
Esmane nihe: klapivars on ketta keskelt nihutatud, luues mehaanilise eelise
Sekundaarne nihe: 5–15-kraadine varre kalle, mis võimaldab hõõrdevaba algpööret
Ääriku integreerimine
Standardsed äärikupinnad (ANSI/GB/JIS)
Poltühendus survet{0}}kohanduvate tihenditega:
Kõrge{0}}temp: spiraal-keeratud metall/grafiit
Söövitav kandja: PTFE{0}}kapseldatud
Tihendustehnoloogia
Kõva tihendi valik:
Plaadi serv: Stellite 6 ülekate (HRC 58-62)
Iste: 316L + painduv grafiitmaatriks
Pehme tihendi valik:
EPDM/PTFE farmaatsia-/toiduainete jaoks
Mull{0}}tihe sulgemine (ANSI klass VI)
Jõudluse kinnitamine
100 000 tsükli kestvuskatse (MSS SP-67)
Lenduvad heitmed<50ppm (ISO 15848-1)
Tuleohutu{0}}sertifikaat (API 607/ISO 10497)
Tüüpilised teenuserakendused
Elektrijaama SO₂ skraberi isolatsioon
Viivitatud koksiseadme kustutussüsteemid
Kõrgahju gaasi regenereerimise ahelad
LNG terminali hädaseiskamisliinid
Võrdlevad eelised
| Funktsioon | Standardne klapp | Kahekordne ekstsentrik |
|---|---|---|
| Pöördemomendi nõue | 100% | 40-60% |
| Hooldustsükkel | Aastane | 3-5 aastat |
| Temperatuurivahemik | -20-300 kraadi | -196-600 kraadi |
Disaini usaldusväärsus tuleneb lõplike elementide analüüsist{0}}optimeeritud pingejaotusest ja patenteeritud pinnakõvastustöötlustest. Tööstus 4.0 rakenduste jaoks on saadaval valikuline nutika positsioneerija integreerimine.
