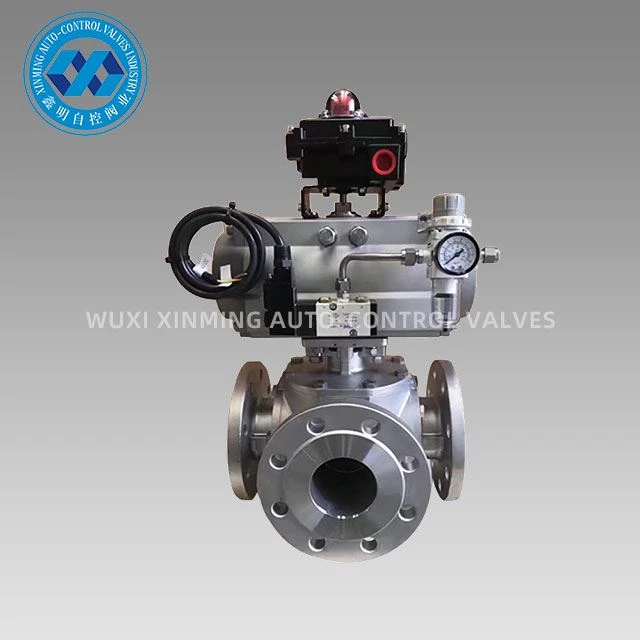

Pneumaatiline roostevabast terasest 3{1}}suunaline kuulventiil kasutab ühes-tükis sepistatud ventiili korpust, sisseehitatud-T-- või L--tüüpi kuulsüdamikku ja keskmise ümbersuunamise, liitumise või voolusuuna ümberlülitamist läbi 90-kraadise hammas-tüüpi pneumaatilise täiturmehhanismi. Ühe--või kahe{11}}toimega vedrutagastusega konstruktsioone saab avada ja sulgeda 0,5-2 sekundi jooksul elektri- ja plahvatuskindlates keskkondades ning neid on laialdaselt kasutatud keemia-, farmaatsia-, toidu- ja uutes energiatootmisliinides.
Toote üksikasjad:
| Toote nimi | Pneumaatiline roostevabast terasest 3-suunaline kuulventiil |
| Kaubamärgi nimi | Aktsepteeritakse ka XM-i ja OEM-i |
| Nominaalne läbimõõt | DN8–DN200 (1/4"–8") |
| Klapi korpuse materjal | CF8 (304) / CF8M (316) / CF3M (316L) |
| Palli voolu suund | T-tüüp (Divert/Mix) või L-type (Switch) |
| Tihendusklass | PTFE (-20-180 kraadi) / R-PTFE / metallist kõva tihend |
| Töörõhk | PN16/25/40/64; ANSI 150/300 naela |
| Ühenduse tüüp | Sisekeere BSP/NPT, äärik RF/RTJ, keevitamine SW/EW |
| Täiturmehhanismi tüüp | Kahetoimeline DA / ühetoimeline vedrutagastus SR (FC/FO) |
| Õhuvarustusrõhk | 0,3–0,8 MPa Puhas suruõhk |
| Vahetusaeg | 0,5–2 s (määratakse täiturmehhanismi suuruse järgi) |
| Lekke määr | Väiksem või võrdne 1 × 10^-6 Pa.m^3/s (VI klass) |

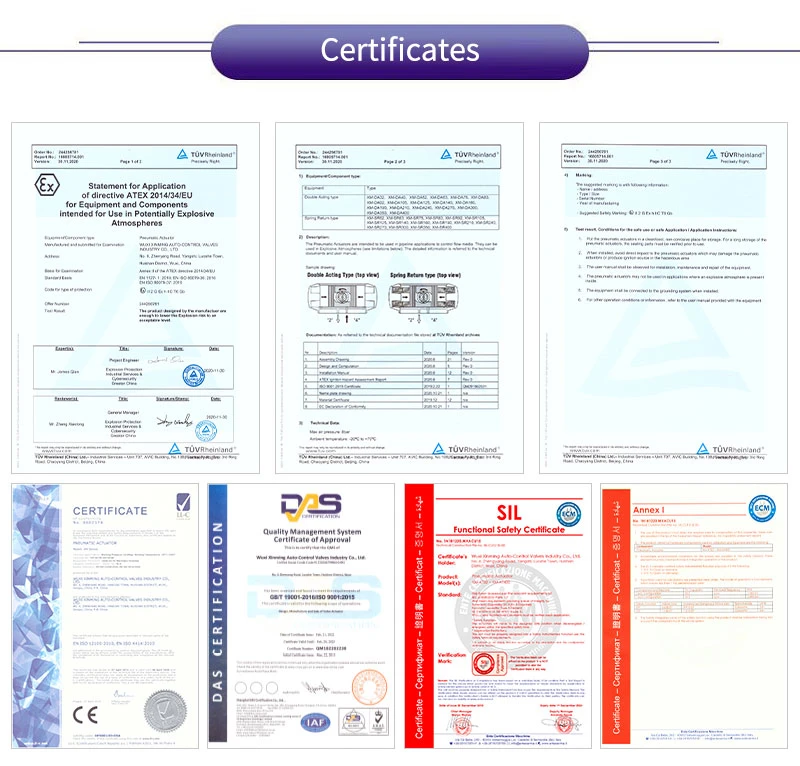

| Sertifitseerimisstandardid | CE, ATEX, SIL3, ISO9001:2016 |
Suurus ja kaal:
| DN | L | D | D1 | H | Kaal |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 145 | 3.8 |
| 50 | 200 | 165 | 125 | 170 | 7.2 |
| 80 | 230 | 200 | 160 | 195 | 12.5 |
| 100 | 260 | 220 | 180 | 210 | 18.0 |
Tüüpilised rakendused:
• Keemilise reaktori partiide ümberlülitamine
• Farmatseutiline CIP/SIP puhastussüsteem
• Toidu ja jookide tootmisliini ümbersuunamine
• Uus energiaaku vedelikjahutuse soojusjuhtimine
• Kaugkütte külma/sooja vee segamine
Kohaletoimetamine ja{0}}müügijärgne:
• Kohaletoimetamine DN15-DN{1}}h
• Esitage CAD/3D mudel, EN 10204 3.1 materjalisertifikaat
• 24-kuuline garantii, globaalne kaugsilumise tugi
Roostevabast terasest õhkajamiga kuulventiili valiku, tarvikute kombinatsiooni või erikatte kohta lisateabe saamiseks võtke ühendust ettevõttega WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.

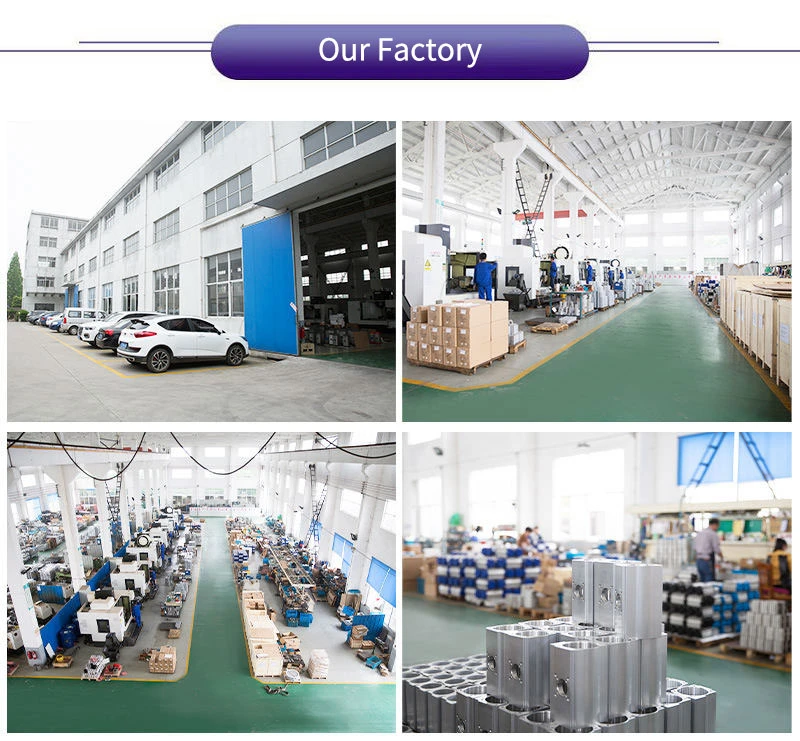

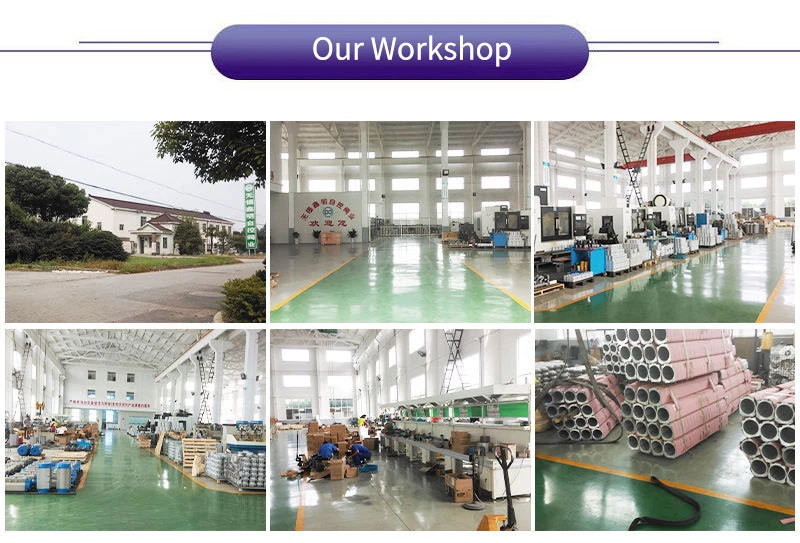

Meie kohta:
Wuxi Xinming Auto{0}}control Valves Co., Ltd. on spetsialiseerunud ISO9001-sertifikaadiga XM-seeria pneumaatiliste ajamite ja automaatsete juhtventiilide tootmisele, mis vastavad ISO5211/DIN3337/VDI/VDE-3845/NAMUR standarditele. Täiustatud uurimis- ja arendusvõimaluste ning tootmisrajatistega teenindavad meie tooted mitmesuguseid tööstusharusid, sealhulgas nafta- ja gaasi-, keemia- ja elektrijaamu, mis kehastavad uuenduslike lahenduste ja usaldusväärse jõudluse kaudu meie pühendumust tehnoloogiale, esmajärjekorras kvaliteet, tipptase.
